侧向流ABS波形斜板

侧向流ABS波形斜板简介：

侧向流ABS波形斜板水力反应器其优点，节能省药，设备简单，管理方便，建造和维护费用较低，使其在水厂中应用较为普遍，波形板反应器因其每一反应段输入能量率的一致性，并采取了反应室客积逐级倍增太的方式，造成有规律的涡流，能量损失得到充分利用，反应时间缩短，池体容积缩小，将水力反应器的效率发挥到致。波形板反应器以其较高的容积利用率和较小的扩散系数。

侧向流ABS波形斜板特点:

能很好地按级分段供以足够而酒量的能量并使能量均匀地分布在反应阶段各个部位之中。

波形板构成的扩大腔呈流线型，涡流区充漏腔体。

来破了其它水力反应器景流皿变幅的限制，其流量变幅的遗应范围可达设计流量的3O-50，对低温低浊进水有不错的性能。产品定型、系列化，构筑物简单，安装维修方便。

结物和材质：

将装形板波谷波峰对称地焊、粘在管材或板材上，构成多个 缩颈和扩大腔，组成单元箱体。

缩颈处流速，水流进入扩未腔后，形成涡流区、每个扩大腔便成一个由涡流造成的”水力搅拌器”，使水中矶花颗粒发生充分 有效的碰撞吸附便于沉淀。

单元箱体为全望制品，材质采用ABS或PVC。

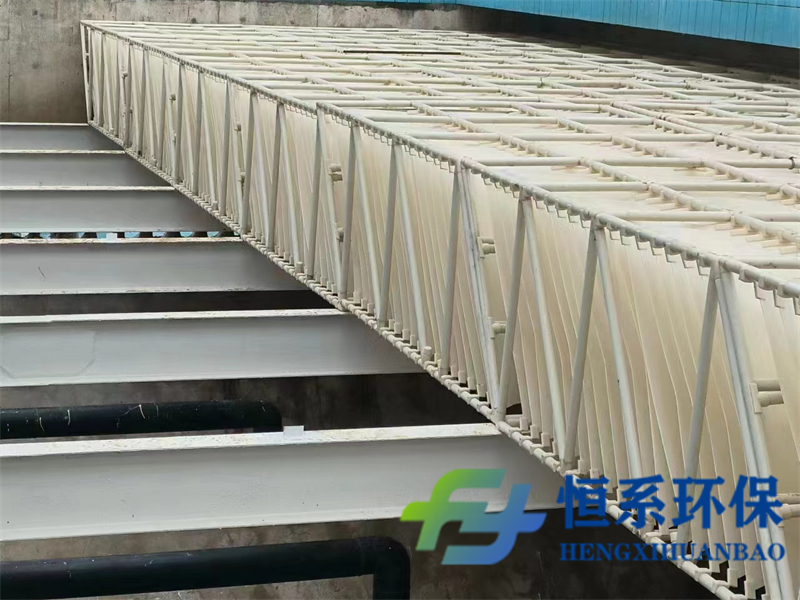

G型波形斜板沉淀箱：

利用浅层沉淀理论，以斜板加大沉淀面积，使颗粒在斜板间的沉淀池距离缩短到0.04米以内是侧向流的沉淀池的优先选择，水流为水平方向，沉于斜板上的泥在斜板面上，下滑为垂直方向，水流与沉泥下滑方向互相垂直，水流对沉泥下滑没有干扰，有利于泥水分离。

水流在波形板间呈波形流动，又由于波形间隙的变化，为水中颗粒提供了继续絮凝结大的条件。框架式波形斜板沉淀装置是逆向流斜板沉淀池的佳选择，沉于斜板面上的沉泥，向波形板的波谷集中形成泥束，大大提高了沉泥的下滑性能，不易积泥，减小了斜板的冲洗周期。
