微涡流絮凝设备

絮凝沉淀池微涡流絮凝设备

图示：絮凝反应球

絮凝反应球是一种用于絮凝反应过程中扰动水流以形成微涡旋而增强絮凝效果的空心球体,它由两个完全相同的半球形壳体通过其切圆面边缘的爪手和加强筋相互扣合而构成。半球形壳体是由经向筋条和纬向筋条相互联接而成,经向筋条和纬向筋条圈围形成贯穿的孔眼以提供水流通道。由于水流经本实用新型时在短时间内经过连续两次切割、扰动。

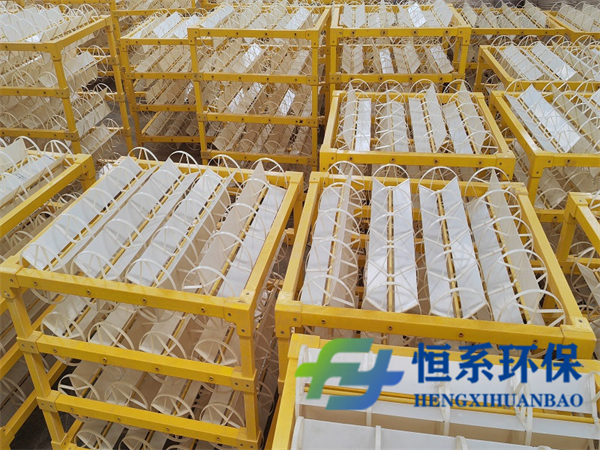

图示：水力自旋转絮凝装置

自旋流絮凝装置我公司发明的一种新型水处理絮凝装置,包括进水口、出水口、位于所述进水口与所述出水口之间的反应器本体, 水力自旋转涡流反应器本体包括一个个螺旋装置和固定骨架链接而成，螺旋装置根据水流速度不同方向不断连续旋转变化自动旋转，使药物和污水很好的絮凝形成絮体，在螺旋装置旋转的同时絮体或不断的脱落下沉，大大降低了后级斜板沉淀的负担，螺旋装置连续的变化使絮凝反应器中水流速度的梯度连续变化且逐渐减小。

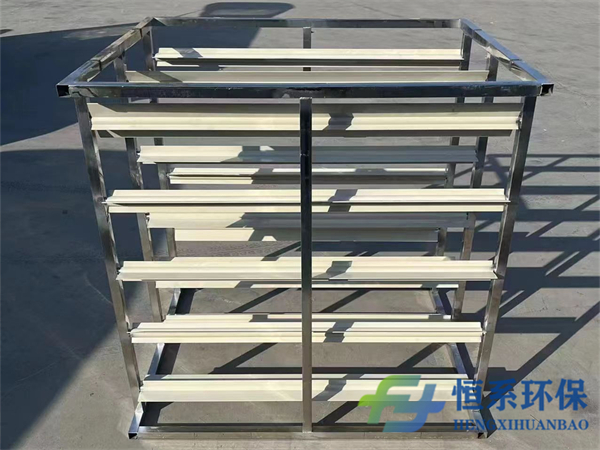

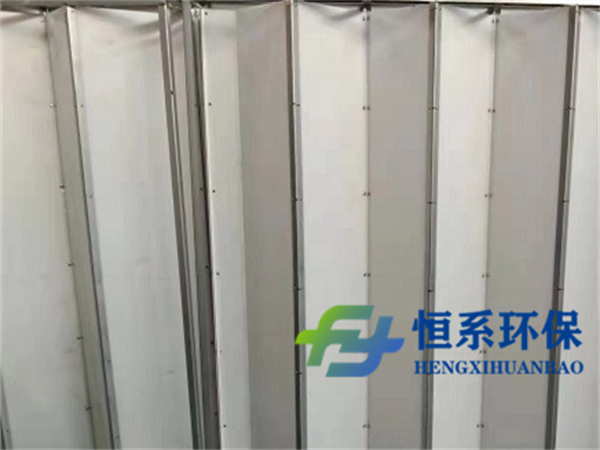

图示：絮凝池折板装置

在自来水厂的水质净化过程中，絮凝反应是一个十分重要的环节，它的完善程度直接影响沉淀和过滤的效果。絮凝反应设备主要有水力搅拌式和机械搅拌式两大类。折板絮凝池是水力搅拌式絮凝装置的一种，能较好适应原水浊度变化和低温低浊的条件。

折板絮凝池指的是水流以一定流速在折板之间通过而完成絮凝过程的构筑物。按照水流方向可将折板絮凝池分为竖流式和平流式。根据折板布置方式不同又分为同波折板和异波折板两种形式。按水流通过折板间隙数，又分为单通道和多通道。

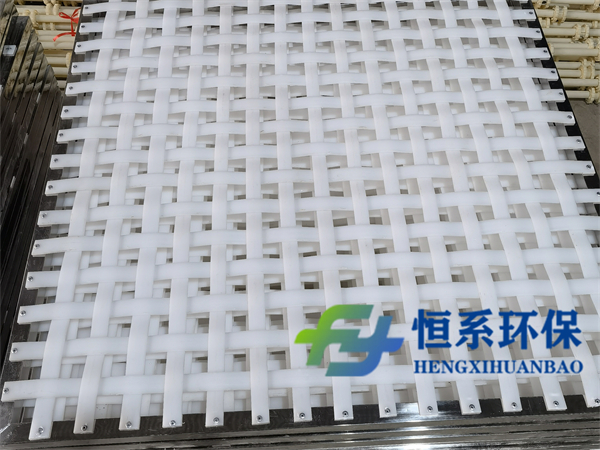

图示：絮凝池网格装置

絮凝网格装置用于网格絮凝池，是近年来紊流理论发展起来的水处理新池型，可同平流沉淀池或斜管、斜板沉淀池合建。

图示：星型涡街絮凝器

星型涡街絮凝器符合混凝动力学对速度梯度变化的要求,既可以满足颗粒的快速增长也能减少大尺度颗粒的破碎,在提高了絮凝效果的同时降低了能耗和反应时间。

设备包括方形不锈钢框架，不锈钢框架上均匀等距的设置有若干涡街反应平板框，涡街反应平板框内均匀等距地设置有多根涡街旋转杆。涡街反应旋转杆左右两端设置有限位轴，涡街反应平板框的两侧框架上均设有轴孔，限位轴套设在轴孔内。涡街旋转杆上轴向设置有三个叶片，在涡街旋转杆上任意两个叶片之间轴向设置有凸条。
