沉淀池斜板填料

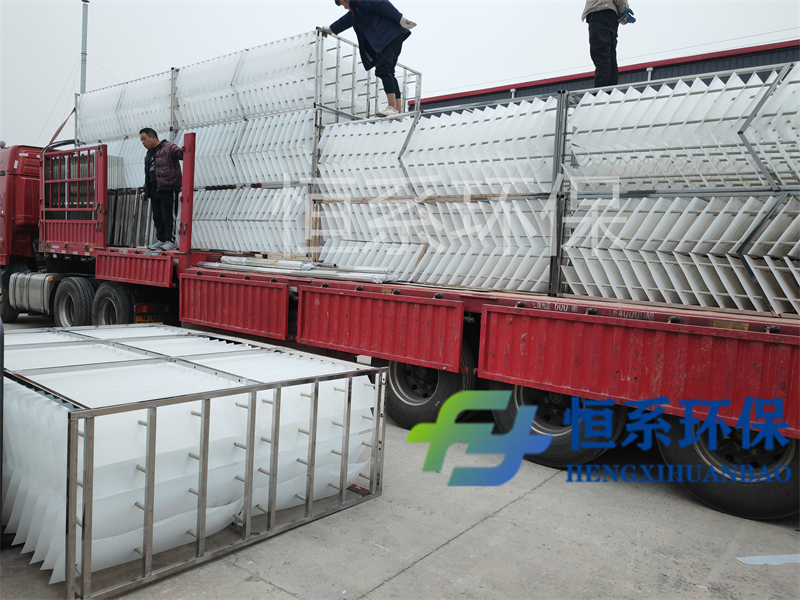

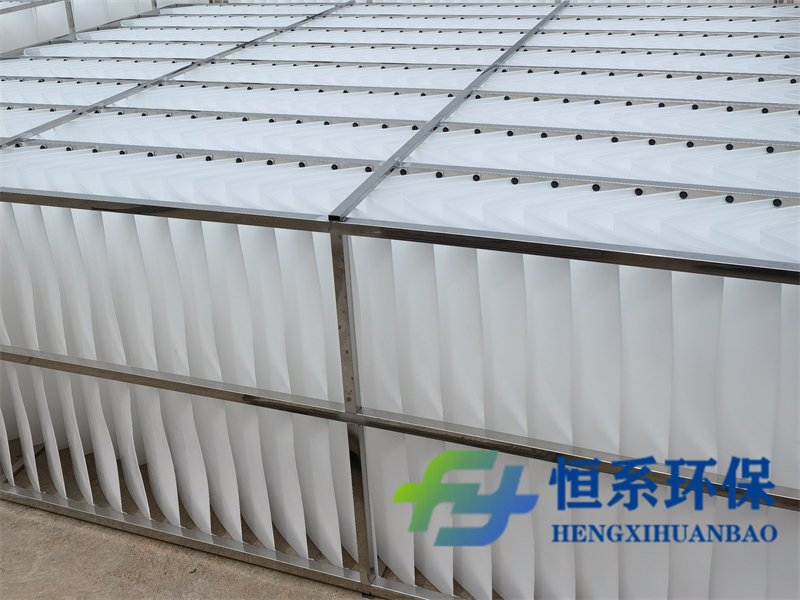

图示：不锈钢框架A型斜板填料

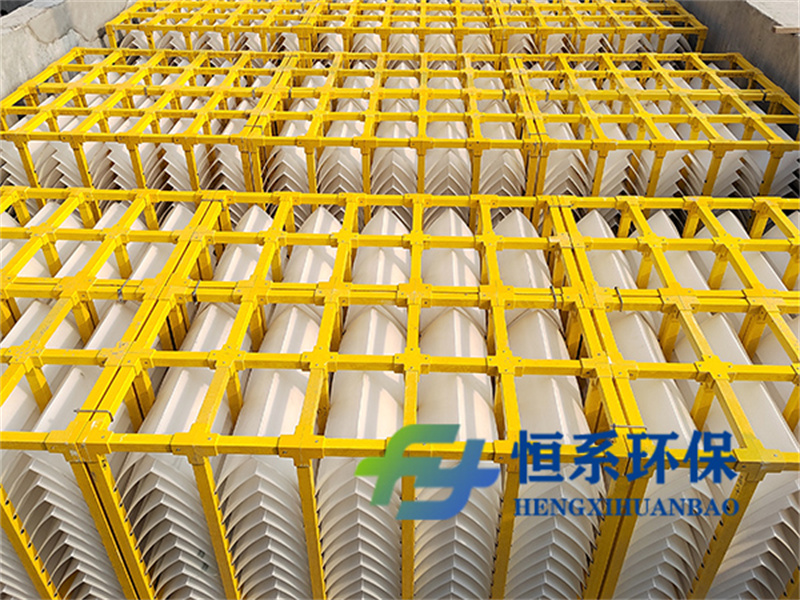

图示：玻璃钢框架A型斜板填料

侧向流斜板填料又称A型斜板填料，主要用于水处理污泥沉淀，由乙丙共聚（PP）板片和斜板支撑框架两部分组合而成的。侧向流斜板A型板的斜板支撑框架可设计多种规格尺寸，根据不同的斜板参数进行配套，模块化组装，可实现不同的斜板间距，池体尺寸等要求设计，适用于各种水处理工艺。

图示：玻璃钢框架A型斜板填料

侧向流斜板A型板通过将斜板片组装在斜板支撑框架上组合成水处理工艺中常用的斜板设备。侧向流斜板填料具有安装拆解方便，斜板间距可调节，连接长度不限，整体强度高，沉淀效果好，出水水质稳定，耐腐蚀，可拆解的特性使其与传统斜板相比使用寿命大大延长。

图示：V流倒斜板

V流倒斜板也叫多功能组合V型斜板泥水分离固定装置内部水流流道通畅，不易积泥夹泥，上向流沉淀池和侧向流沉淀池均可应用。斜板间距可调，连接长度不限、斜板填料支撑杆可设计多种规格尺寸，根据不同的斜板填料参数要求进行配套，可实现不同的斜板填料间距、角度等要求

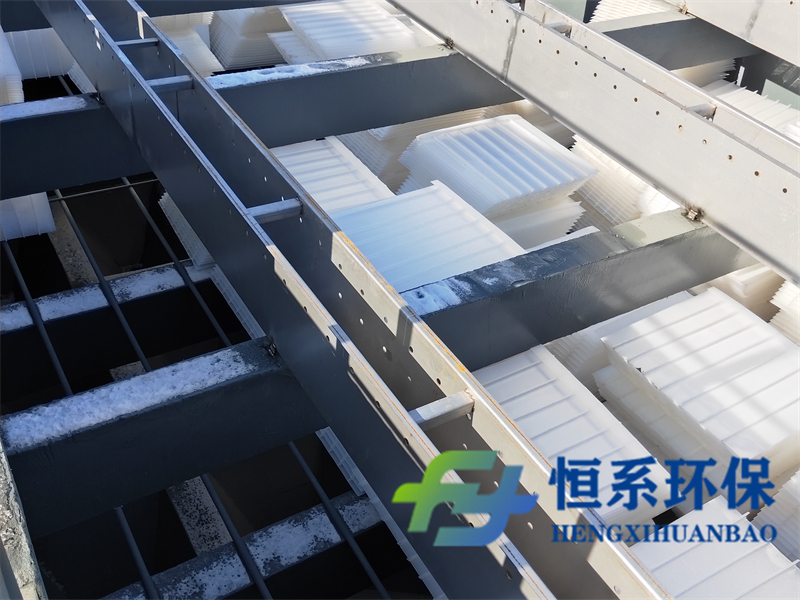

图示：侧向水平流斜板填料

侧向水平流斜板填料主要由共聚及聚丙烯材料混合制成。从浅层理论的基础讲,在斜板上部设置沉淀距离合理的沉淀段,在下部控制斜板的几何形状,使斜板下部形成稳定的接触絮凝段,通过接触作用和浅池沉淀机理达到矾花与水分离的目的。

各种间距斜板填料均是通过不同髙度的塑料肋条来支撑斜板片,肋条与斜板热熔焊接,每两层斜板片之间需要多根肋条支撑,组装工艺复杂,而且传統斜板内部水流流道成矩形,常适用于上向流沉淀池。
