新型侧向流沉淀池填料-泥水分流A型(倒V型)斜板

新型侧向流沉淀池填料-泥水分流A型(倒V型)斜板

一般水平流沉淀池中当水流沿着水平方向前进，泥竖直下落，分离效率高，不会出现矾花上浮，水流短路现象。沉淀工艺中侧向流斜板填料采用前花墙配水，后花墙收水的方式，避免因配水收水不均而造成的短路现象发生，增强了沉淀池运行的稳定性。

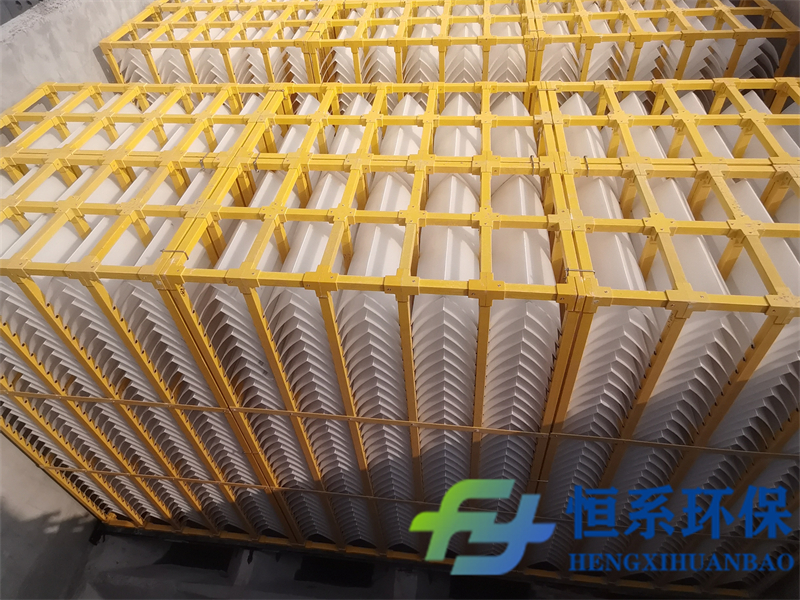

图示：侧向流斜板填料安装图

从上图可以看到侧向流斜板填料A型(倒V型)斜板以积木式组合装配方式叠放在一起，从一侧进水而另一侧出水，两排侧向流A型斜板中间用挡水板挡住，内部形成封闭的泥区。这种构造实现了水流沿水平方向流动，沉泥沿竖直方向降落，避免了水路和泥路之间相互干扰，从而保证较高的沉淀效率。

侧向流斜板填料A型(倒V型)斜板构造特征如下：

①两斜板已设定的角度组合成A型(倒V型)，角度范围为20°—90°；

②斜板用工程塑料一次加工成型；

③在垂直方向按照相同中心轴线、相同间距组合应用，组合后相邻的两块斜板构成沉淀单元。

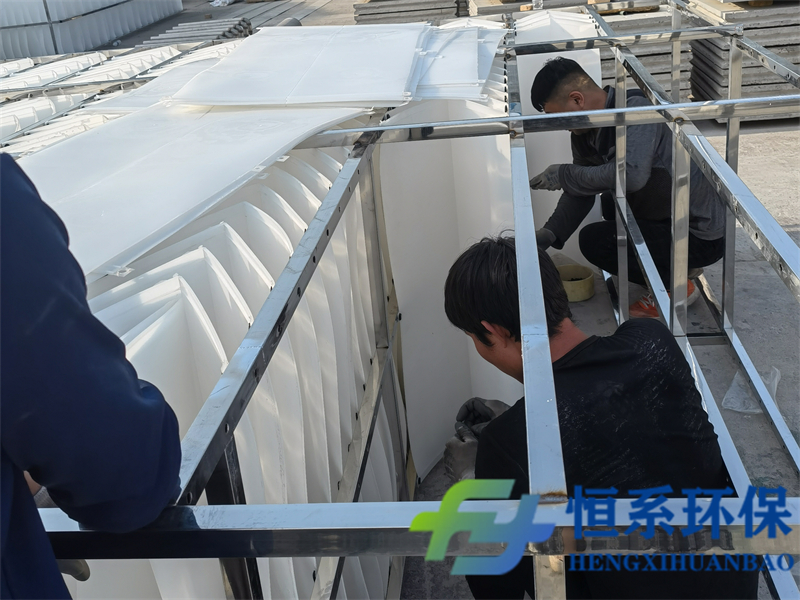

图示：侧向流斜板填料（不锈钢框架）制作

侧向流斜板填料A型(倒V型)斜板优势如下：

①积木式组成结构，不需固定，移动简便，检修维护方便。

②特有的结构形式，使得太阳辐射仅能影响的顶上的一层，方便更换，使得寿命可以达到20-30年。

③水流沿着水平方向进行，泥竖直下落，且泥、水分离，各走分离路径，分离效率高，不会出现矾花上浮，水流短路现象。

④适用于大中小各种规模的水质沉淀工艺。

对于侧向流斜板填料A型(倒V型)斜板装置的框架，可根据需要选择不锈钢或玻璃钢材质。客户咨询需确定材料单，方便迅速准确报价！
