用于自来水厂沉淀池新型实用侧向流斜板填料固液分离装置

用于自来水厂沉淀池新型实用侧向流斜板填料固液分离装置

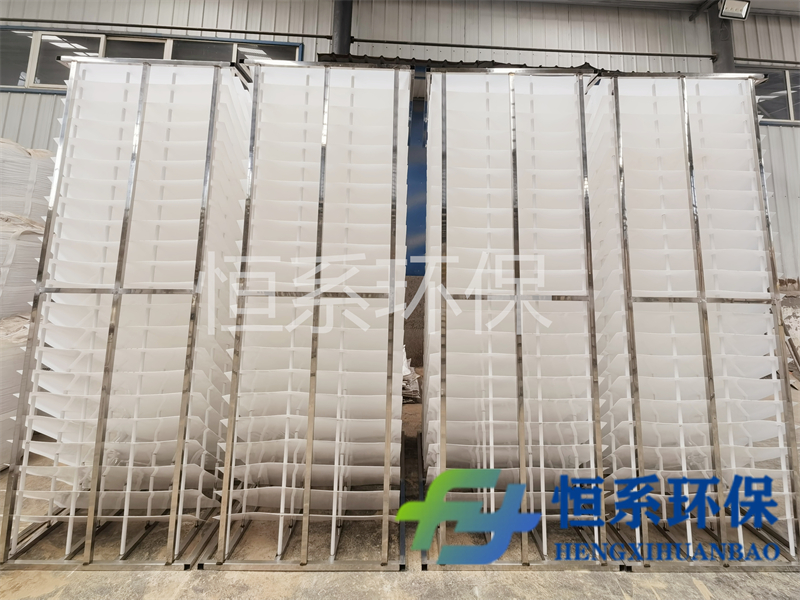

图示：侧向流斜板填料固液分离装置加工

目前自来水厂在排水技术中，侧向流斜板填料固液分离装置是一种水处理分离装置，适应源水浊度范围广，斜板检修方便，此种装置水处理效率高，是一种理想的水处理装置。侧向斜板沉淀是利用浅池理论设计的，即利用斜板装置使侧向流动的水中固体颗粒缩短其沉降距离提高沉淀速率；

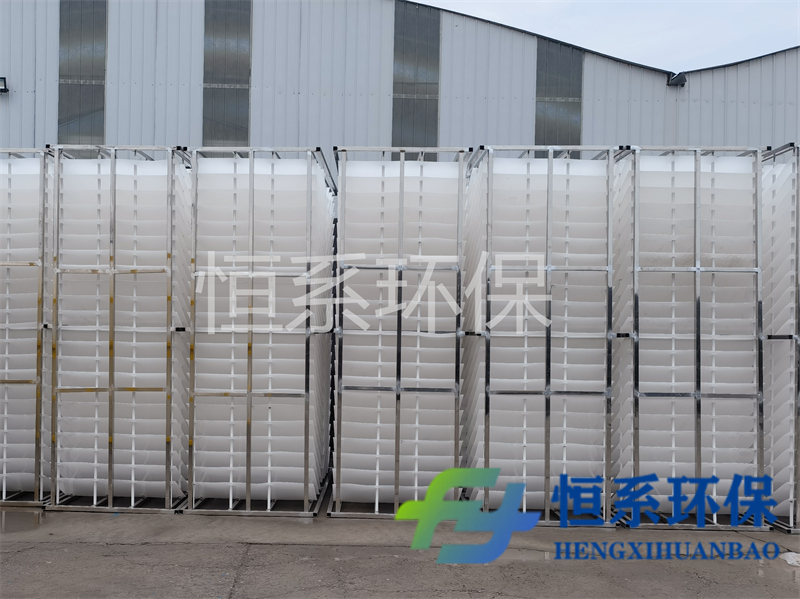

图示：侧向流斜板填料固液分离装置成品

侧向流斜板填料装置由一固定支撑框架上装有若干层平行的斜板组成，每层斜板间的排布方向为折线形，即相邻间层排布彼此反向倾斜角，同时上下层斜板相互交错或非紧贴搭接，在两板交错处有一定距离的缝间，形成滑泥缝和疏水缝，此装置安装在沉淀池区或气浮的固液分离区。

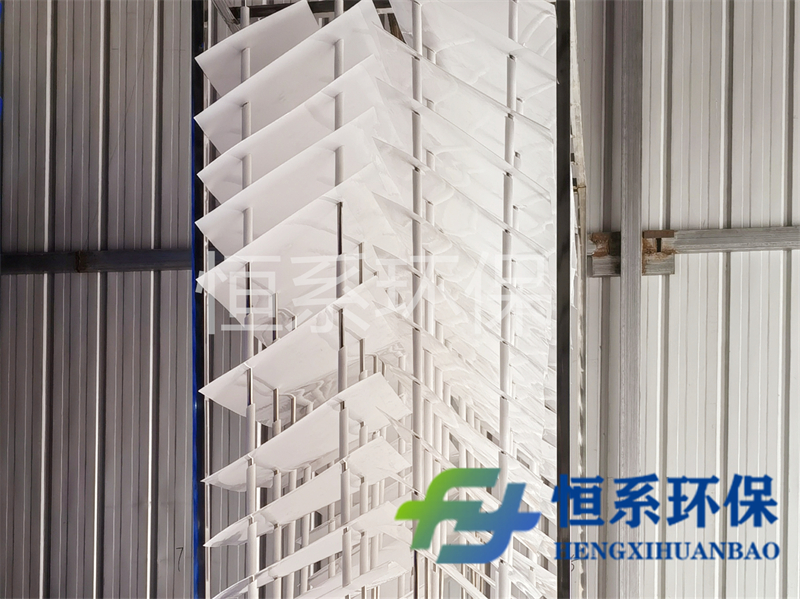

图示：侧向流斜板填料固液分离装置成品

水厂沉淀池使用的这种新新型侧向流斜板填料固液分离装置，包括斜板，固定支撑框架，连接固定部件；其中斜板可采用玻璃钢或塑料制成方形或长方形的薄板，安装角度为45°－70°，以60°为主，下、下层斜板呈折线型排布，两相邻间层板端部交错，板间有空隙形成滑泥缝和疏水缝，为增强对水的负载力可使斜板表面呈凹凸不同的曲面，固定支撑框架包括若干个支撑和横撑组成的长方体框架，它可采用具有一定强度耐腐蚀的金属材料或塑料制成，目前客户使用较多的为不锈钢框架，连接固定部件可分串连式和单片固定式，这样由多个平行斜板构成斜板组合单元，增加泥水的停留时间，使絮体更好的沉降。

图示：侧向流斜板填料固液分离装置发货

本实用新型侧向流斜板填料固液分离装置结构合理，简单，部分装置可移动便于清刷检修，安装，操作方便，节能占地面积小效率高，是理想的水处理装置，达到固液分离的目的，可广泛使用于给排水中水净化处理。
