水厂框架式波纹形侧向流斜板填料装置工作原理及常用参数

水厂框架式波纹形侧向流斜板填料装置工作原理及常用参数

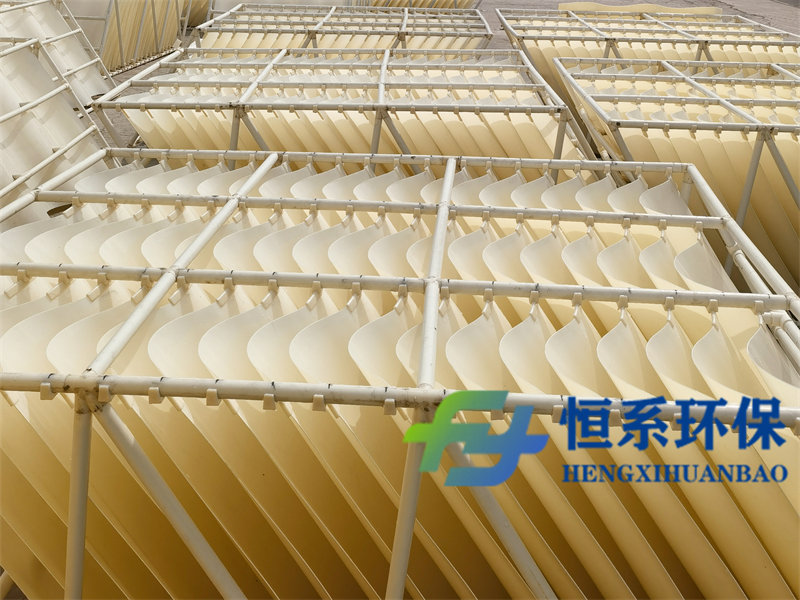

图示：框架式波纹形侧向流斜板填料制作

框架式波纹形侧向流斜板填料装置采用浅层沉淀原理，以波形斜板布形式，缩短顆粒沉淀距离，同时使水流在波峰和波谷中蛇形成涡流式水平前进。而沉泥在波形板波谷集中垂直下滑，提高沉泥下滑性能，有利于泥水分离。具有沉淀效率高，排泥性能优越，占地面积小的优点。板材及框架和连接体均采用ABS工程塑料一次挤出成型波板，刚度大、几何尺寸准确、板面光滑，排泥性能优良，对原水变化具有广泛的适应性。

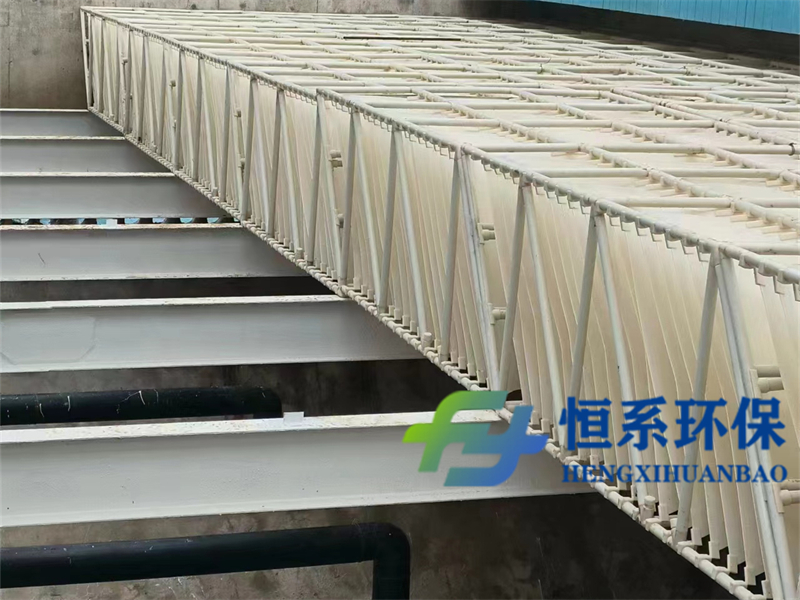

图示：框架式波纹形侧向流斜板填料成品

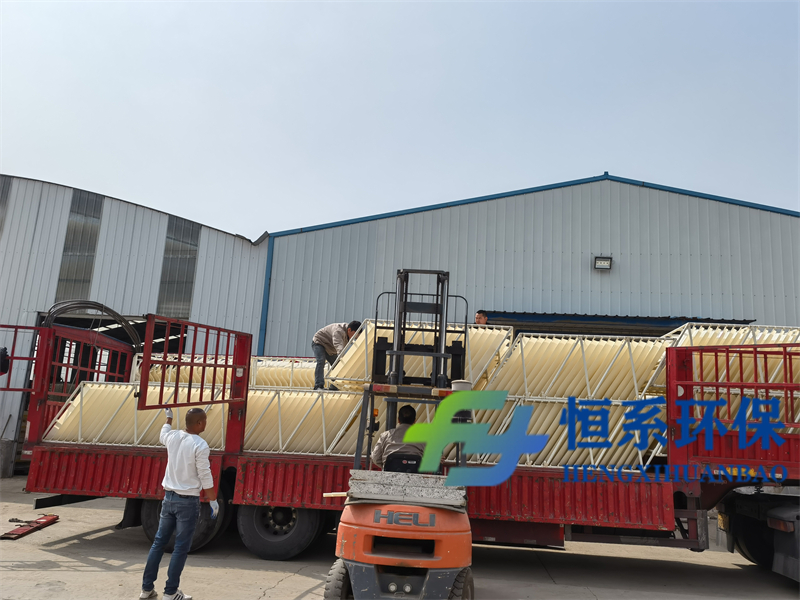

图示：框架式波纹形侧向流斜板填料发货

框架式波纹形侧向流斜板填料装置常见规格

1、单板通用尺寸：

长：1000mm 宽：1300mm 波长：500mm 波高：100mm 厚度：1.5-1.8mm；

2、斜板组装间距：60-100mm  倾角：55-60°；

3、箱体通用尺寸：

长：2000mm宽：1300mm高：1000mm；

4、可按图纸设计要求加工制做。

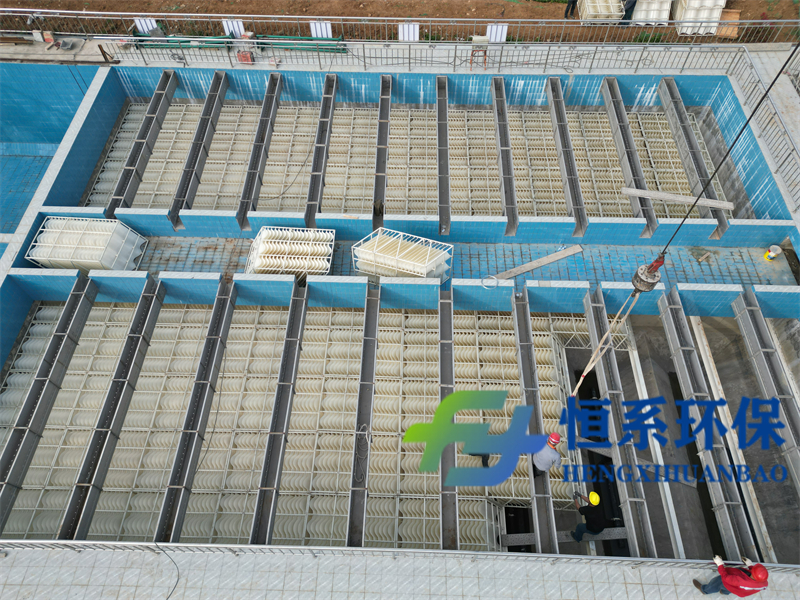

图示：框架式波纹形侧向流斜板填料安装

框架式波纹形侧向流斜板填料装置技术优势：

1、水在波形斜板中呈蛇形涡流式水平流动，污泥在波形板波谷集中下滑，提高沉泥下滑效能，更利于泥水分离，提高沉淀效率；

2、板材刚度大，几何尺寸准确，板面光滑。

图示：框架式波纹形侧向流斜板填料安装

框架式波纹形侧向流斜板填料装置工程应用：

1、在满足上述技术参数条件下，在设定所需数量以后，可以在沉淀池中随意叠放，组成多种池形。

2、一般波形斜板组纵向叠放为2-4个单元，不宜超过4个单元，以3个单元较为适宜。

3、板组上、下面垂直水流方向应设防短流板。

4、板组上端一般潜没于水下100mm。

5、一般以设于波形斜板组下的往复式液压刮泥机、潜水刮泥车排泥。
