活性炭翻板滤池U型滤管面包管技术特征及安装注意事项!
活性炭翻板滤池因其反冲洗翻板阀可以 0~90 °翻转而得名。布水布气装置活性炭翻板滤池工程的一个重要设备,其所有横向布水布气采用HDPE材质,为高质量PE管道;竖向布水布气管材质为不锈钢或者HDPE。横向配水配气管安装的固定元器件包含压板、垫板及不锈钢膨胀螺栓等均为不锈钢材质;竖向管有一体式和分体式两种规格,水管和气管焊接成为一个整体。活性炭翻板滤池广泛用于自来水厂水处理,具有过滤水的效率高、运行周期长出水水质好、不跑砂等显著优点。

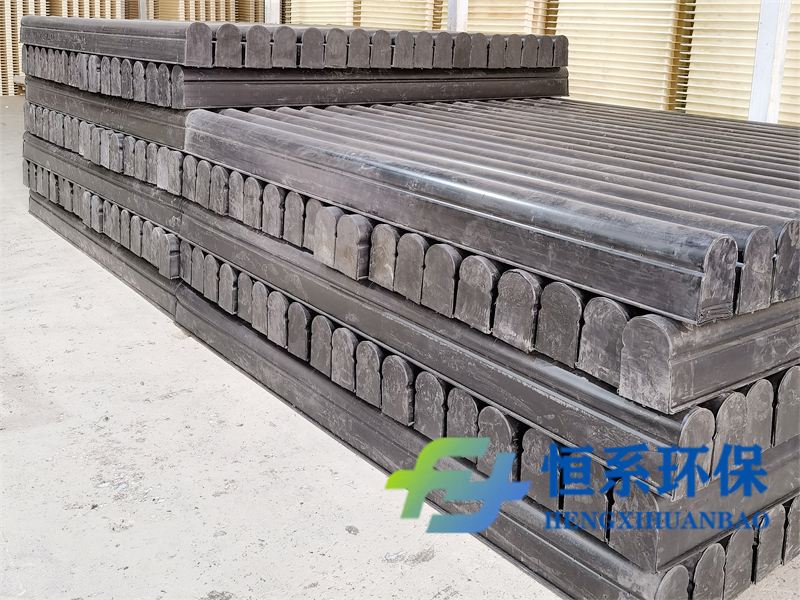

图示:U型滤管面包管成品存放区

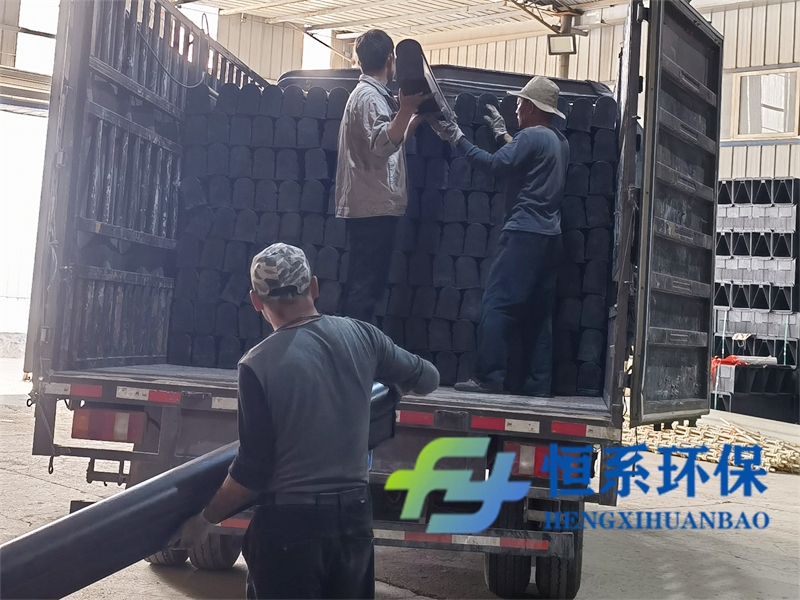

图示:U型滤管面包管成品发货
U型滤管面包管常见技术指标
1.材质:高密度聚乙烯
2.耐温性能:在-20℃-80℃范围内使用50年不变形
3.稳定性:耐腐蚀、耐酸碱、不分解
4.卫生标准:无毒、无味,符合国标。
5.承载负荷:P=1t/m2
6.开孔比:
配水系统:β属中小阻力系统
配气系统:β属大阻力系统
7.冲洗强度
单独水冲:q=14-16L/s·m2
单独气冲:q=15-18L/s·m2
气水混冲:q气=15-18L/s·m2

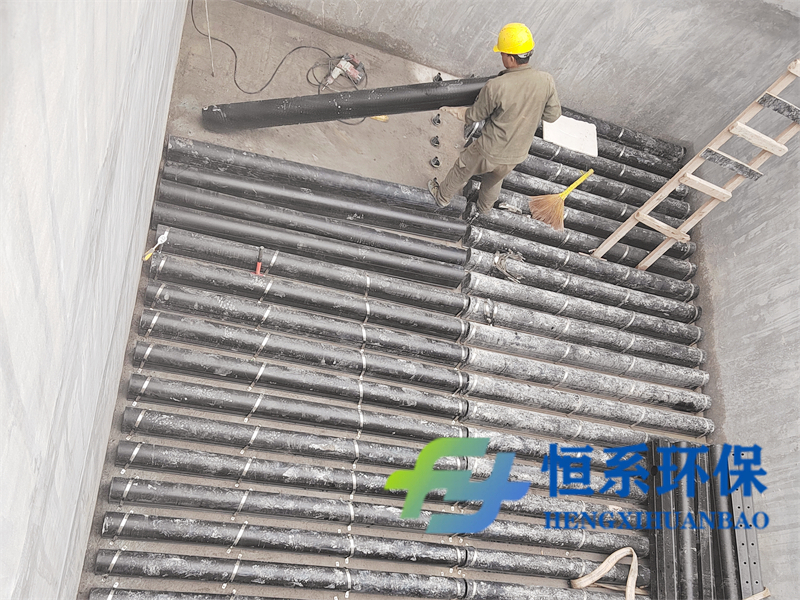

图示:U型滤管面包管成品安装

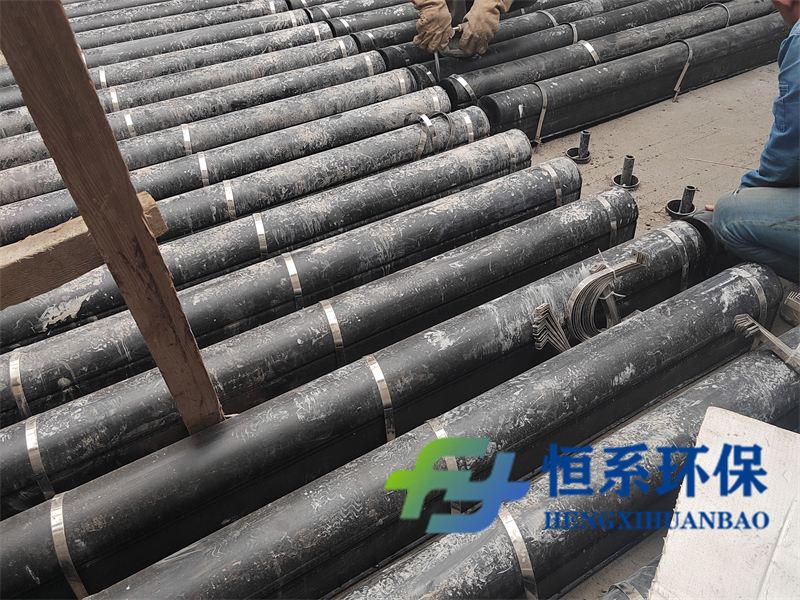

图示:U型滤管面包管成品安装
活性炭翻板滤池的布水布气系统,是由数组固定在滤池集、配水渠盖板上的纵向布水布气垂直管组和数组安装在集、配水渠两侧,并与垂直管组相连接,位于砾石层下面的横向滤管,共同组成的布水布气装置。中间配水配气渠底部托板材质为混泥土预制板,板上应根据纵向布气布水布置位置预留孔,孔位置精确,以保证纵向布水布气管在整个滤池底部分布均匀。横向气水管间距均匀度。根据设计图纸横向配水配气水平间距为235mm,安装误差不大于±2mm。横向气水管顶部高程的误差程度。
在池底找平后,可以控制横向气水管顶部高程误差:单格≤±5mm;整池≤±10mm。 采用的不锈钢膨胀螺栓锚固稳定。
