水厂活性炭翻板滤池配水布气多功能U型滤管

水厂活性炭翻板滤池配水布气多功能U型滤管

活性炭翻板滤池广泛用于自来水厂水处理，具有过滤水的效率高、运行周期长出水水质好、不跑砂等显著优点。因其反冲洗翻板阀可以 0～90 °翻转而得名。

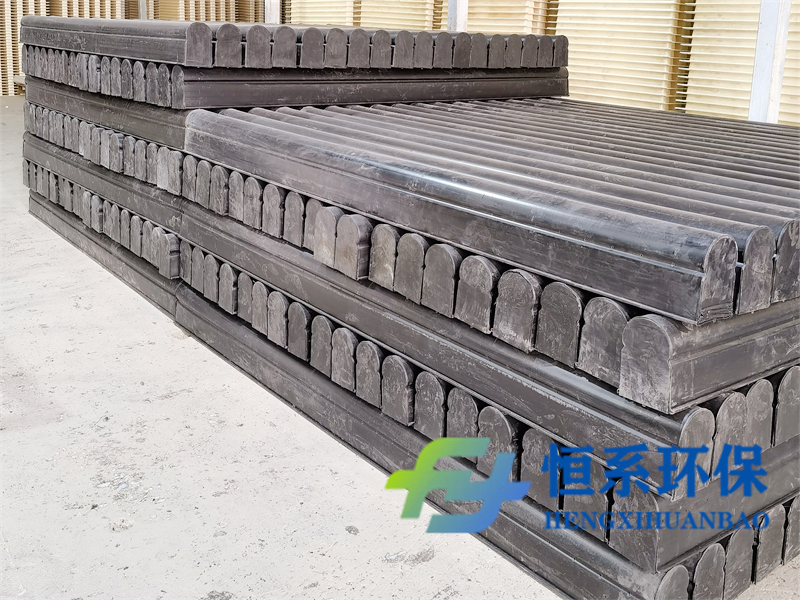

图示：多功能U型滤管成品存放

活性炭翻板滤池的布水布气系统，是由数组固定在滤池集、配水渠盖板上的纵向布水布气垂直管组和数组安装在集、配水渠两侧，并与垂直管组相连接，位于砾石层下面的横向U型滤管，共同组成的布水布气装置。中间配水配气渠底部托板材质为混泥土预制板，板上应根据纵向布气布水布置位置预留孔，孔位置精确，以保证纵向布水布气管在整个滤池底部分布均匀。横向气水管间距均匀度。根据设计图纸横向配水配气水平间距为235mm，安装误差不大于±2mm。横向气水管顶部高程的误差程度。

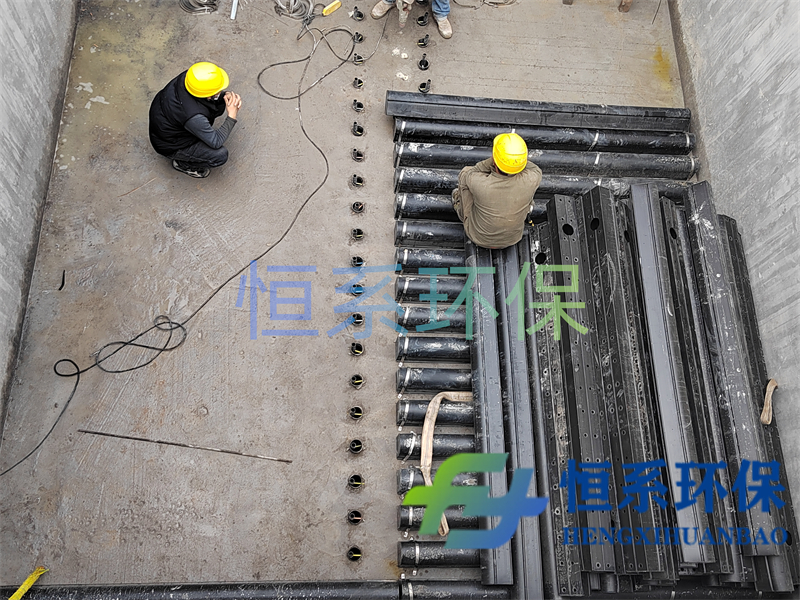

图示：多功能U型滤管池内安装

在池底找平后，可以控制横向气水管顶部高程误差：单格≤±5mm；整池≤±10mm。 采用的不锈钢膨胀螺栓锚固稳定。

活性炭翻板滤池的布水布气装置，因横向滤管的横截面呈倒立U型截面，故称之为多功能U型滤管。多功能U型滤管的长度一般3m~6m，截面尺寸高为170mm，宽为135mm，壁厚4~5mm，中心间距0.2~0.3m。

多功能U型滤管系统的主要功能，是过滤时能均匀地收集过滤水，反冲洗时能均匀地配水配气。
