CTE翻板滤池的工作原理及结构工艺优势

  CTE翻板滤池的工作原理及结构工艺优势

CTE翻板滤池是瑞士苏尔寿（Sulzer）公司，下属的技术工程部（现称瑞士CTE公司）的研究成果。具有水平的苏尔寿气水反冲滤池，我们称它为“翻板“滤池。所谓“翻板“，是因为该型滤池的反冲洗排水舌阀（板）工作过程中是在0°－90°范围内来回翻转而得名。

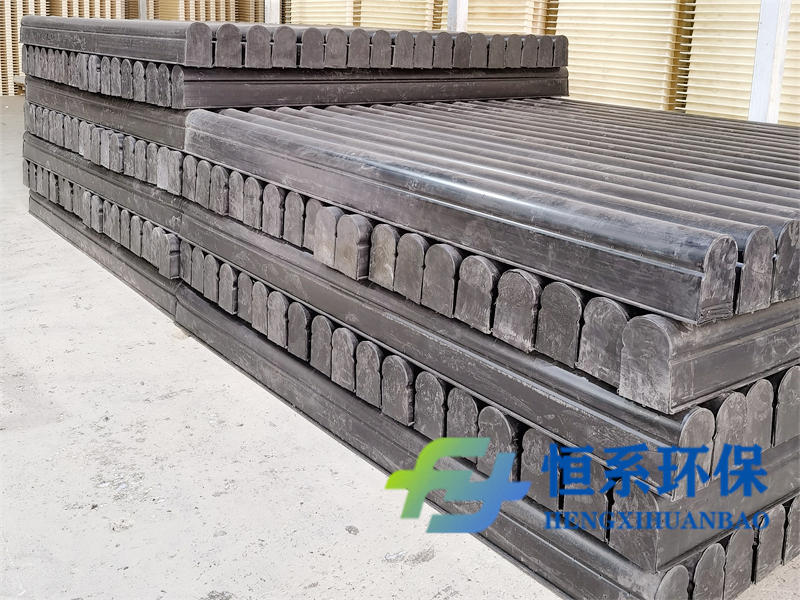

图示：翻板滤池面包管（U型滤管）存放区

 CTE翻板滤池的工作原理：

该型滤池的工作原理与其它类型气水反冲滤池相似：原水（一般指上一级净水构筑物的出水）通过 进水渠经溢流堰均匀流入滤池，水以重力渗透穿过滤料层，并以恒水头过滤后汇入集水室，滤池反冲洗时，先关进水阀门，然后按气冲、气水冲、水冲三个阶段开关相应的阀门。一般重复两次后关闭排水舌阀（板），开启进水阀门，恢复到正常过滤工况。

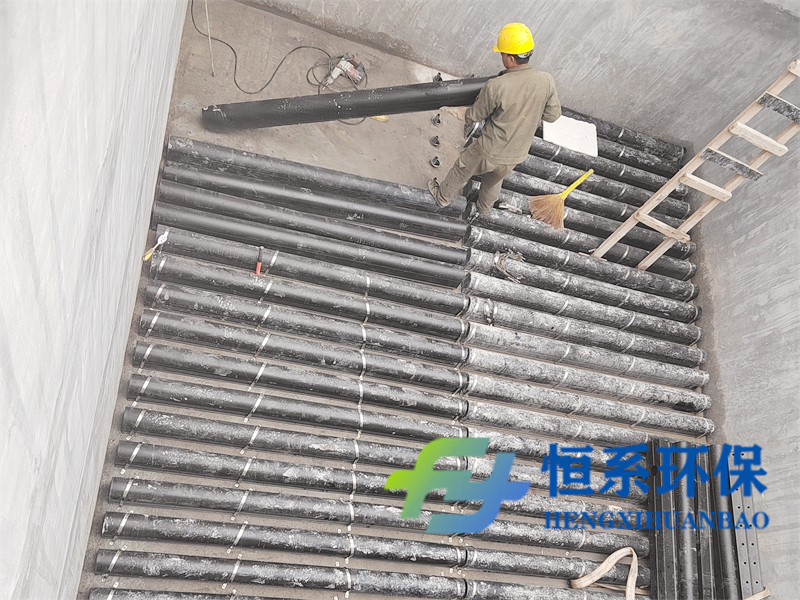

图示：翻板滤池面包管（U型滤管）施工图

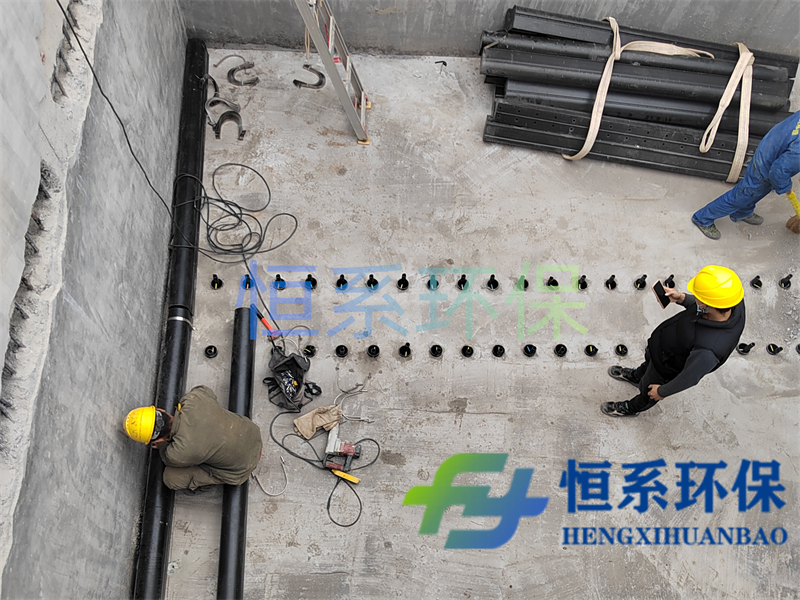

图示：翻板滤池面包管（U型滤管）施工图

CTE翻板滤池结构合理，它的反冲洗系统综合了普通快滤池和V型滤池的设计特点，研发出一种合理简单的施工工艺。经过长期对翻板滤池技术研究与推广应用，使翻板滤池不断改进完善。它在反冲洗系统、排水系统与滤料选择方面有新的技术性突破，从而使该翻板滤池具有出水水质明显提高、反冲洗水量少、反冲洗时间短、反冲周期长、基建投资省、运行费用低以及施工简单、工期短等优特点。
