翻板阀滤池的配水配气系统组件及安装注意事项

翻板阀滤池的配水配气系统组件及安装注意事项

翻板阀滤池技术源于瑞士苏尔寿公司，因其反冲洗排水阀板在工作过程中可以在0～90°间翻转而得名。翻板阀滤池具有截污量大、过滤效果好，反冲洗后滤料洁净度高等诸多优点，并且滤池结构简单、投资省，因此近年来在国内逐渐得以推广应用。

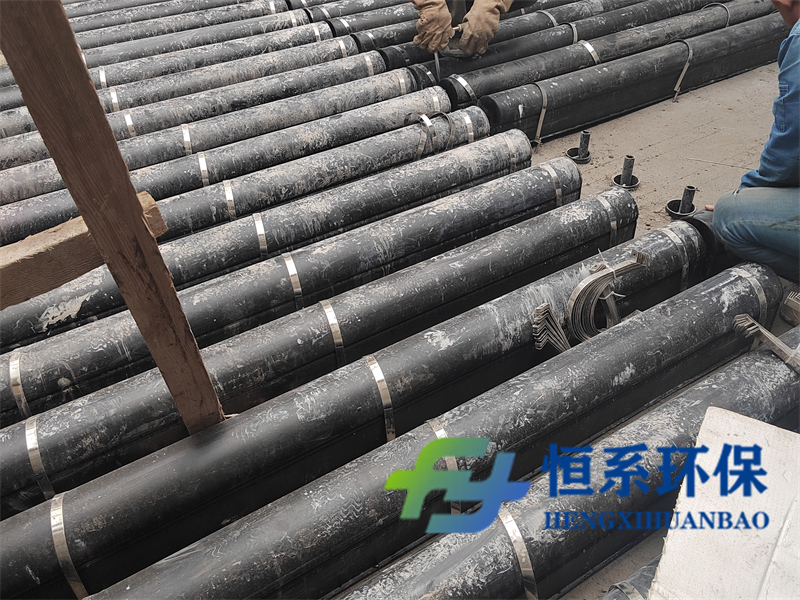

图示：配水配气U型滤管（面包管）仓库

翻板阀滤池采用独特的上下双层配气配水层形式，由横向配水管、竖向配水管和竖向配气管组成，这种独特的结构特点使得翻板阀滤池获得较其它类型滤池更均匀的配水配气性能。

翻板阀滤池配水配气系统由滤池中央配水配气暗渠、安装在中央配水配气暗渠顶板上的竖向配水管、竖向配气管、安装在滤池底板上与配水配气管相连的横向配水配气U型滤管（面包管）组成。

横向配水配气U型滤管（面包管）材质为HDPE（高密度聚乙烯）或定制为不锈钢材质，配水配气管横断面为上圆下方，上部半圆形为配气空间，下部方形部分为配水空间。U型滤管（面包管）底部按设计开孔比要求设置配水孔，配气孔设置在管两侧，U型滤管（面包管）顶部设置放气孔。

图示：配水配气U型滤管（面包管）安装图
