从栅条到旋流：水力旋流网格絮凝装置改造水厂处理工艺

从栅条到旋流：水力旋流网格絮凝装置改造水厂处理工艺

一些旧水厂改造前采用栅条网格絮凝池，当水流通过栅条絮凝池时水流收缩，通过孔洞后水流扩大，在这一过程中水中颗粒与水流形成相对运动，促进颗粒碰撞形成絮体。但是当进水负荷升高时，栅条絮凝装置提供的水力条件难以达到理想的絮凝效果，网格絮凝工艺落后、运行年限长，在进水负荷较高的工况下处理能力和出水水质不能满足用水需求。

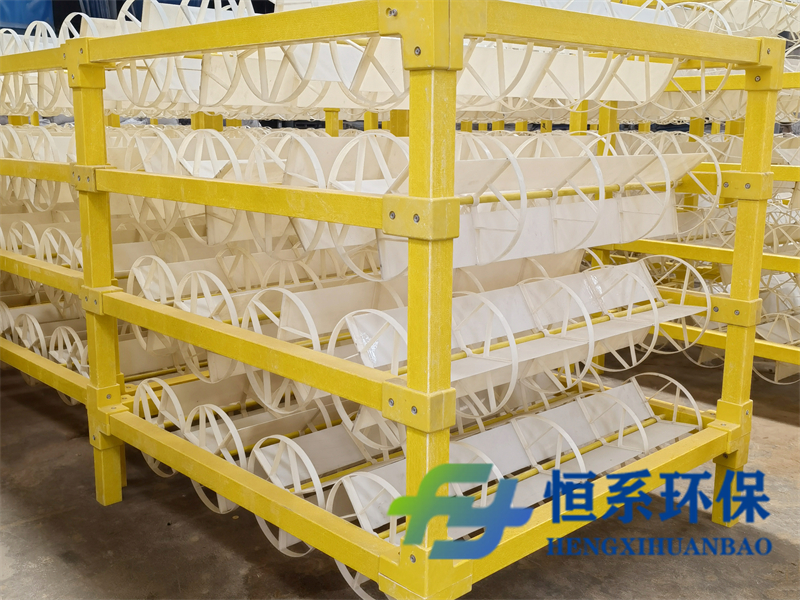

图示：玻璃钢框架水力旋流网格絮凝装置

絮凝反应是给水处理中重要的工艺环节，也是保障出水水质的步工艺流程。絮凝反应的效果不仅取决于絮凝剂的特性，还取决于絮凝装置所提供的动力学条件。

新型微涡流絮凝设备---水力旋流网格絮凝装置的框架一般采用玻璃钢材质或304不锈钢，螺旋组件采用全新环保ABS材质，使得改产品具备了质量轻、耐腐蚀的特点。絮凝器由框架和螺旋组件两部分拼装后模块化组装，不需要焊接或粘结，结构本身可有效消除应力，不易损坏，拆装和维护方便，絮凝装置使用寿命约15-20年。

新型微涡流絮凝设备---水力旋流网格絮凝装置的技术特征及优势在于：水流通过一个个ABS螺旋组件时，其斜楞板上的斜楞板对水流转向扰动，打破水流跟从效应，形成流体折转紊动，从而造成“宏观水流碰撞减弱，微观水流碰撞加剧”的颗粒碰撞水力学环境，其特点是装置结构本身根据斜楞板宽度分级，各级絮凝装置形成不同的水流紊动速度，从而可以根据需要调整所需的速度梯度，提供工艺需要的水力学絮凝条件。水通过涡流网格，促使水流的折转，增加水中悬浮颗粒碰撞机会，从而使絮体更快形成。

图示：不锈钢框架水力旋流网格絮凝装置

随着更高水质标准的实施以及远期深度处理工艺对预处理要求提高，需强化常规处理工艺处理效果，对絮凝池进行全面的技术改造，更换新型微涡流絮凝设备---水力旋流网格絮凝装置是提高絮凝反应效果的有效途径。
