框架式侧向流波纹斜板填料装置的应用与优势

框架式侧向流波纹斜板填料装置的应用与优势

导语：框架式侧向流波纹斜板填料装置采用浅层沉淀原理，以波纹斜板布置方式，旨在提高沉泥下滑性能和泥水分离效果。本文将介绍该装置的特点、常见规格、安装方式以及在工程应用中的优势。

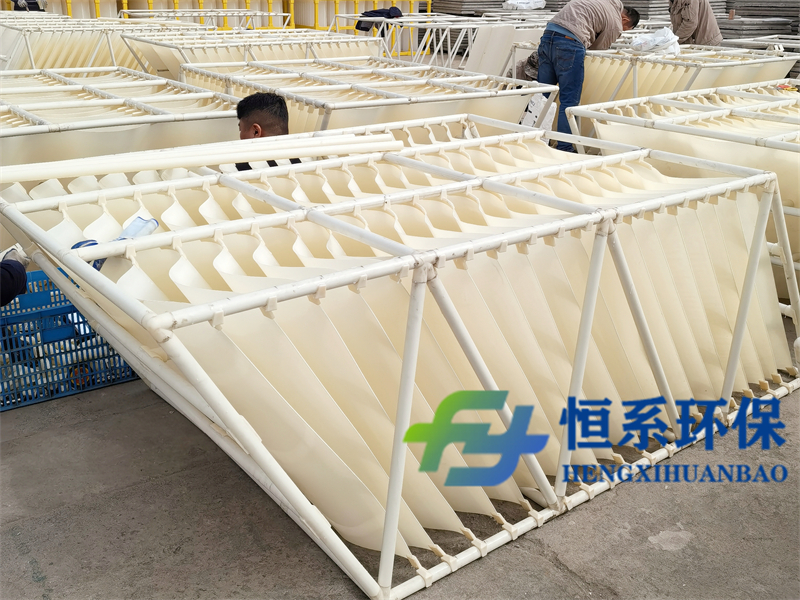

图示：侧向流波纹斜板制作现场

一、特点及优势：

1. 涡流式水平流动：水在波纹斜板内以蛇形涡流水平流动，有效缩短颗粒沉淀距离，提高沉淀效率。

2. 沉泥集中下滑：沉泥在波形板的波谷处集中垂直下滑，改善了沉泥下滑性能，有利于泥水分离。

3. ABS工程塑料材料：采用一次挤出成型的ABS工程塑料波板，具有刚度大、几何尺寸准确、板面光滑等特点，优化排泥性能，适应性广泛。

4. 占地面积小：该装置结构紧凑，占用空间较小，适用于场地面积有限的情况。

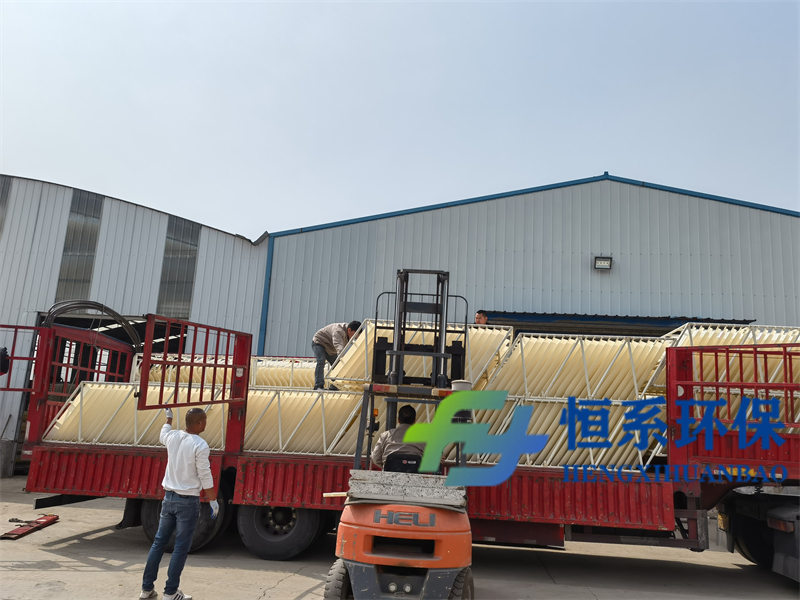

图示：侧向流波纹斜板装车发货

二、常见规格：

1. 单板通用尺寸：
   长：1000mm，宽：1300mm，波长：500mm，波高：100mm，厚度：1.5-1.8mm。

2. 斜板组装间距：60-100mm，倾角：55-60°。

3. 箱体通用尺寸：
   长：2000mm，宽：1300mm，高：1000mm。

4. 可按图纸设计要求进行加工制作。

三、安装方式：

1. 按规格需求叠放：在满足技术参数的前提下，可在沉淀池中自由叠放，形成不同形状的池体。

2. 斜板组叠放：一般纵向叠放2-4个单元，不宜超过4个单元，以3个单元为宜。

3. 防短流板设计：斜板组上下方向应设防短流板，确保水流沿规定方向流动。

4. 上端潜没水下：斜板组上端一般潜没水下100mm。

5. 配套设备：一般在波纹斜板组下方配置往复式液压刮泥机、潜水刮泥车进行排泥操作。

图示：侧向流波纹斜板安装施工

四、工程应用：

1. 适用于沉淀池：在各类污水处理工程中，可根据需求将填料装置叠放于沉淀池中，构建多种池形。

2. 提高沉泥效果：填料装置的设计能有效改善沉泥下滑性能和泥水分离效果，提高沉淀效率。

3. 占地面积小：由于该装置占用空间较小，适用于场地有限的情况，改善了设备布局的灵活性。

结语：框架式侧向流波纹斜板填料装置以其独特的构造和优越的性能，在污水处理领域得到广泛应用。
