整体浇筑滤板工艺施工及质量控制要点

作者: 发布时间:2023-11-04点击:

信息摘要:

整体浇筑滤板 工艺施工及质量控制要点 恒系环保依据水处理工程滤池施工的相关规定及多年的从业经验,对 整体浇筑滤板 施工与质量控制进行了总结,下文将做详细阐述,…

整体浇筑滤板工艺施工及质量控制要点

整体浇筑滤板的施工和产品的质量同样重要。施工过程中需要严格按照工艺要求进行,包括模板安装、钢筋敷设、混凝土浇筑等环节的质量控制和检验。只有确保施工质量可控,才能保证整体滤板的正常工作条件和可靠性。

恒系环保依据水处理工程滤池施工的相关规定及多年的从业经验,对整体浇筑滤板施工与质量控制进行了总结,下文将做详细阐述,包括滤板的使用温度和工作条件、施工程序与质量检验、塑制模板安装、钢筋敷设、预埋座安装、滤板混凝土浇筑要求以及滤杆和滤帽的安装。

一、滤板的使用温度和工作条件:

①滤板的使用温度不应超过60℃;

②滤板的工作条件中,气冲强度应适宜。

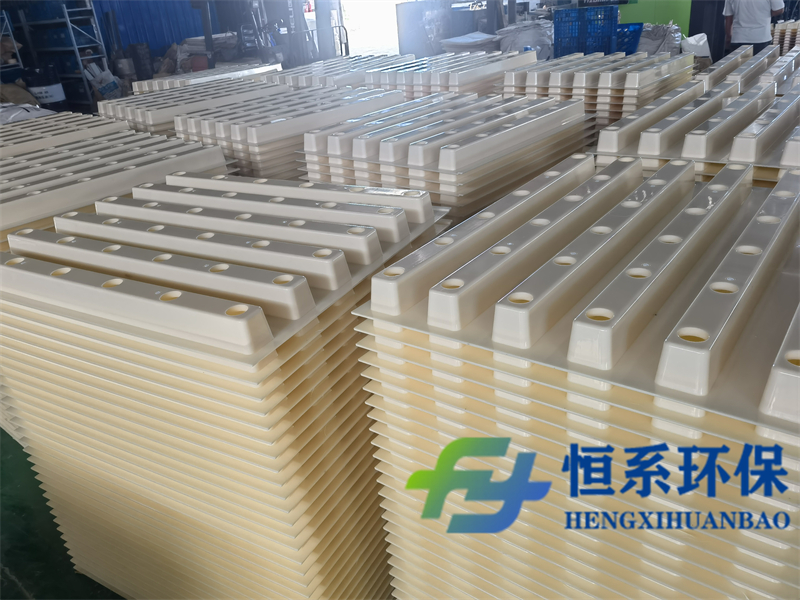

图示:整体滤板模板成品

二、施工程序及质量检验:

①按照下列程序进行滤板施工:取样模板安装钢筋绑扎、预埋座安装、清理检查、搭设操作平台、混凝土浇捣、初凝旋松、预埋座施工盖养护、打开预埋座施工盖布水区、进水至预埋座内、螺纹平面置入带调节螺纹的滤杆、调试水平、固定锁紧圈、检查安装自锁滤帽;

②施工前应验收土建工程,包括滤板支撑水平度和预埋钢筋的复核;

③对滤板支撑和滤板的施工分为模板、钢筋、混凝土三个子项进行质量控制和检验;

④现场测量放线,确定滤板和滤板支撑的平面位置和标高;

⑤对原材料、模板和滤头进行检查,包括产品规格、型号、数量、合格证和检测报告;

⑥混凝土强度应按现行标准进行抽样检验。

三、塑制模板安装:

①在滤池四周的池壁和滤板支撑上划出模板标高控制线和滤板顶面标高控制线,同时在每条滤板支撑上划出相邻模板的中心线;

②用Φ3×30水泥钢钉将模板固定在滤板支撑上,并确保单块模板上的集中荷载小于1KN/m2;

③安装模板时要求平整、搭接严密,不得漏浆;

④浇筑混凝土前,必须清理模板内的杂物;

⑤数量上进行全面检查,检验方法为观察。

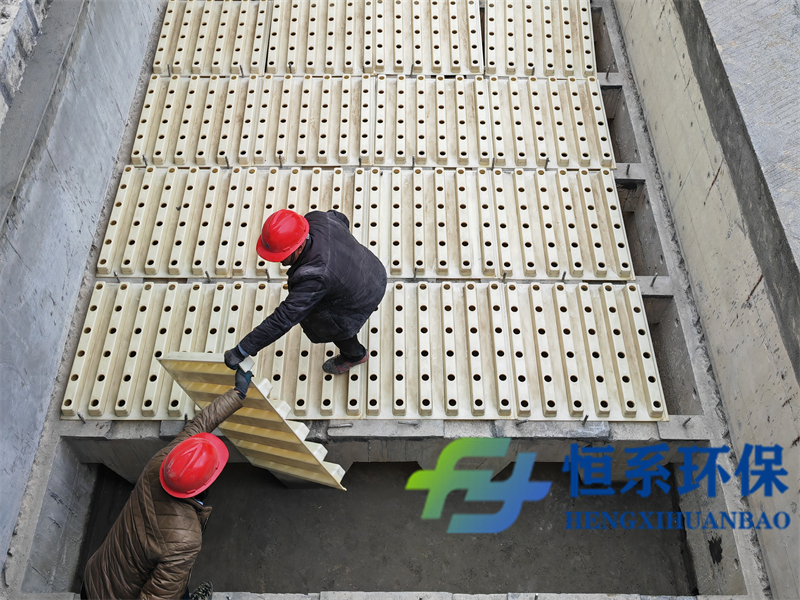

图示:整体滤板模板安装

四、钢筋敷设:

①钢筋进场前应进行抽样检验,确保符合相关规定;

②钢筋敷设的要求包括位置的准确性和与塑制模板的防护措施;

③钢筋敷设需要进行全数检测。

五、预埋座安装:

①确认模板完好无损后,进行预埋座的安装;

②将预埋座垂直插入模板的预留孔内,并使用卡销和颈套箍固定,同时旋紧施工盖;

③进行全数检查,检查方法为观察。

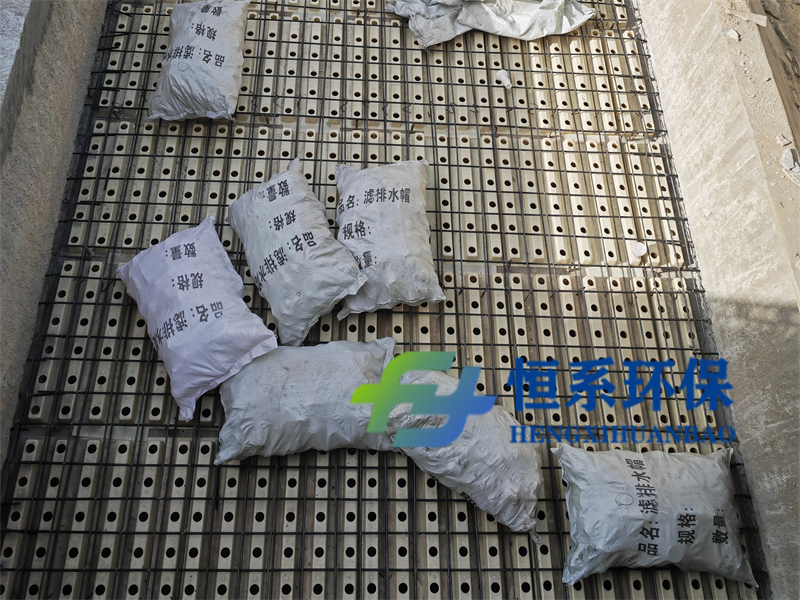

图示:整体滤板模板钢筋绑扎及预埋座安装

六、滤板混凝土浇筑要求:

①必须搭设吊架式工作平台,严禁直接踩在滤头预埋座上施工;

②滤板混凝土应连续浇筑,保证密实度和强度达到设计要求,无缺陷如露筋、蜂窝、孔洞和裂缝等;

③ 混凝土初凝后,必须在滤板支撑位置搁置跳板后压光三次,并在池壁与滤板接合处进行连续压光三次;

④浇筑后应加草袋覆盖,并进行湿润养护至少7天;

⑤ 在滤板达到强度之前(至少28天),禁止填装承托层和滤料;

⑥施工质量应进行全数检测,检验方法包括水平检测和混凝土试块检测。

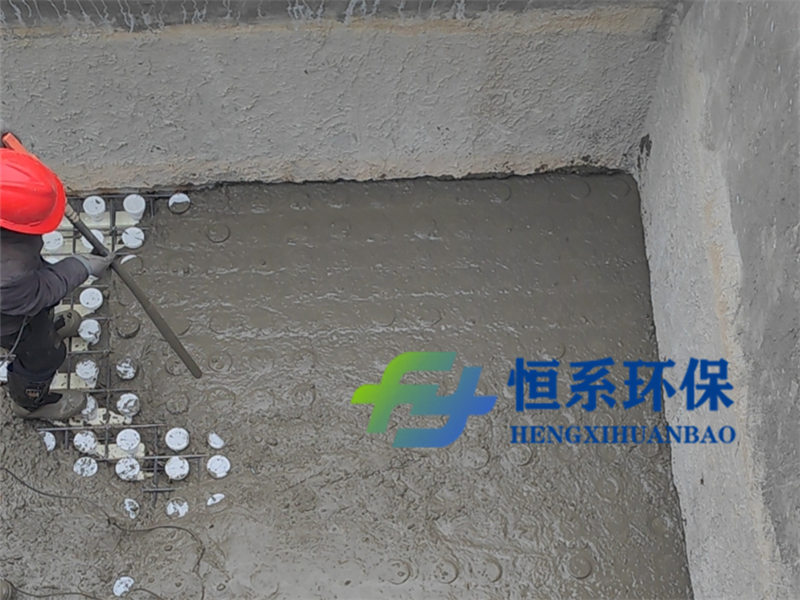

图示:整体滤板模板混凝土一体化现浇

七、滤杆和滤帽安装:

①滤板混凝土养护期满后,按顺序安装滤杆;

②调节预留量不少于15mm,用于调节滤杆进气孔的水平度;

③向滤池布水区注水至预埋座内,使调节螺纹上口齐平,作为滤杆调节基准;

④使用专用工具调节滤杆,确保上端平面与布水区的水平面在同一高度;

⑤按顺序安装滤帽,并使用专用工具紧固;

⑥滤杆安装需要进行全数观察检验。

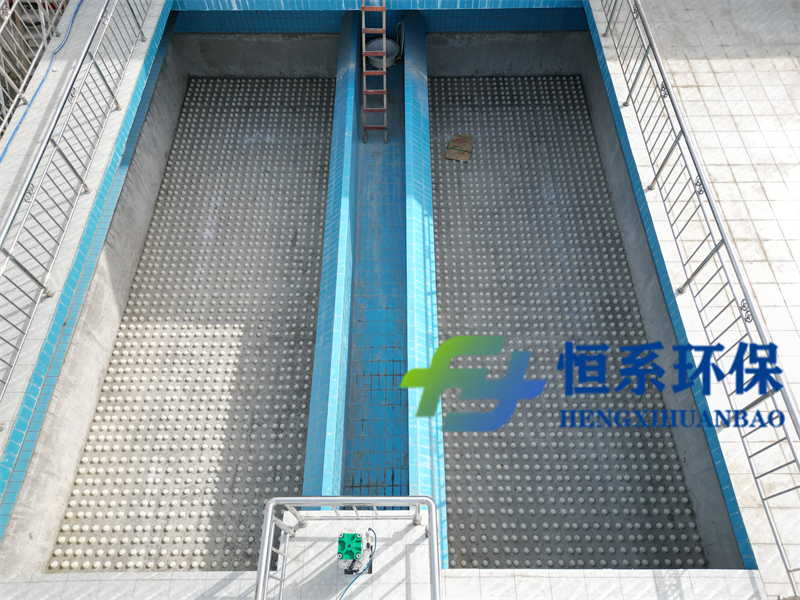

图示:陕南某水厂V型滤池施工效果

本文详细介绍了整体浇筑滤板施工的工艺流程、质量控制要点以及施工中需要注意的事项,以确保滤板的正常工作条件和施工质量的可控性。希望这些要点和注意事项可有助于客户在施工时可确保整体滤板的施工质量和性能。同时,滤池配套的整体滤板产品也需要符合规格、型号、强度等要求,确保其滤杆和滤帽的安装牢固,以提供可靠的过滤效果和长期稳定的运行。
