【简析】整体滤板模板配套滤帽的选型问题
整体滤板模板是一种专用的塑制模板,主要用于安装可调式滤头,并可以在滤池内完成整体浇筑钢筋混凝土滤板的施工。这种模板采用ABS或玻璃钢制成楞型板,以确保浇筑时的模板强度。其凸台上开有带颈套的圆孔,用于固定可调式滤头的预埋座。

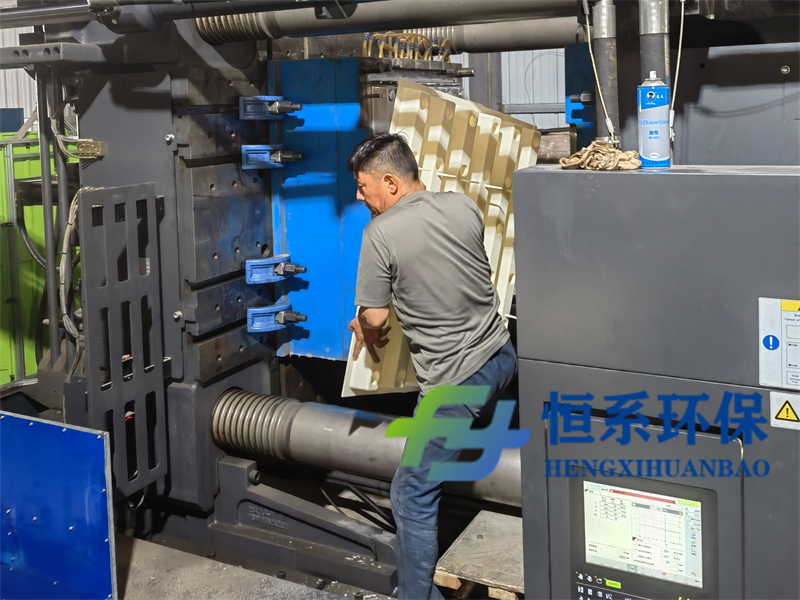

图一:整体滤板模板生产车间

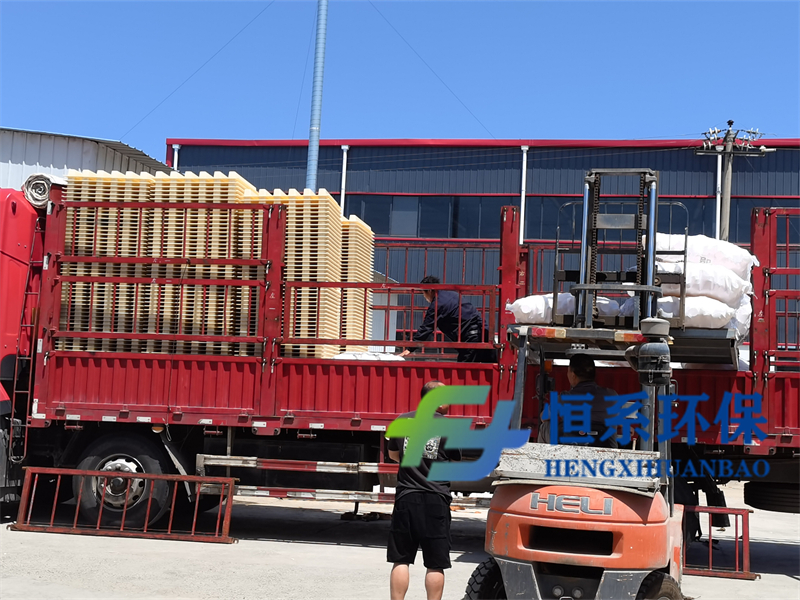

图二:整体滤板模板及配套滤帽整车发货
整体滤板模板广泛应用于各种类型的滤池,包括BAF生物滤池、D型滤池、V型滤池、U型滤池以及无阀滤池等。这些滤池中使用的可调式滤头规格各异,因此整体滤板模板的设计和制造必须考虑到不同规格的滤头。
图三:V型生物滤池整体滤板模板及预埋件安装
根据整体滤板模板不同的应用场景,其配套的滤帽的规格也有所不同。A型滤头适用于V型石英砂滤池,其滤帽缝隙宽度为0.28mm;B型滤头适用于D型彗星纤维滤池,其缝隙宽度为0.5mm;而C型滤头则适用于BAF曝气生物滤池,缝隙宽度为2.5mm。这些滤头的长度均为320mm,可调螺纹长度为70mm,调节范围为50mm,调节精度可以达到0.4mm。

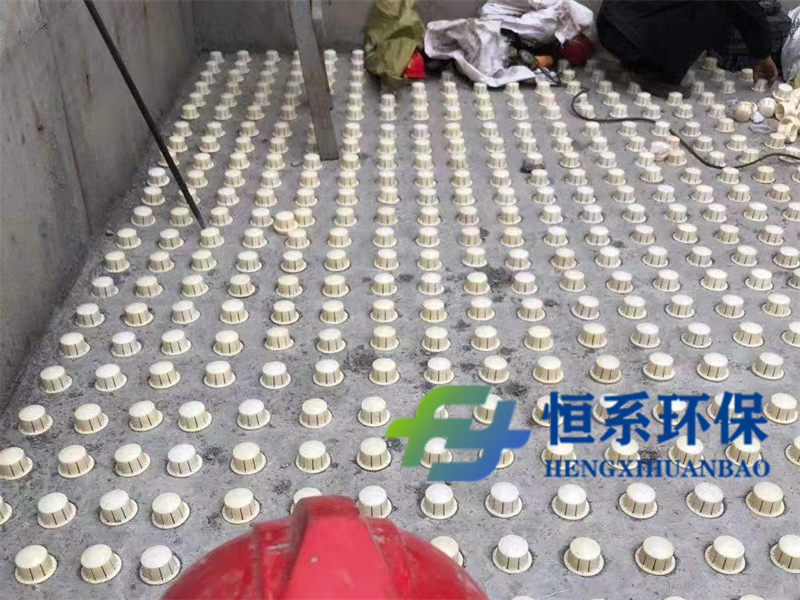

图四:V型生物滤池整体滤板模板及A型滤帽安装

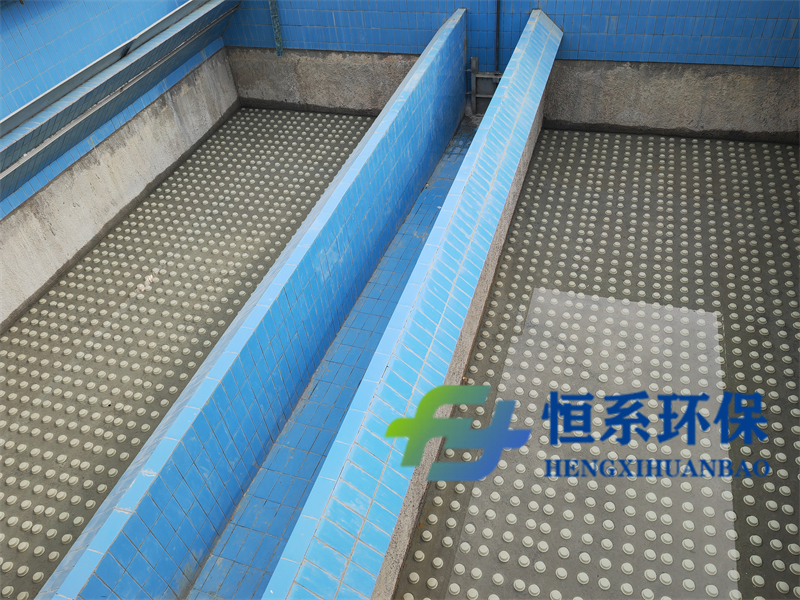

图五:BAF生物滤池整体滤板模板及C型滤帽安装
