反硝化滤池两大主流滤砖类型的对比
在20世纪中叶,反硝化滤池作为一种新兴的脱氮反应器在美国开始崭露头角。由于其经济性、稳定性和率,它迅速受到了广泛的欢迎。随着技术的不断进步,反硝化深床滤池系统中的核心模块之一——滤砖,也经历了多次技术革新。

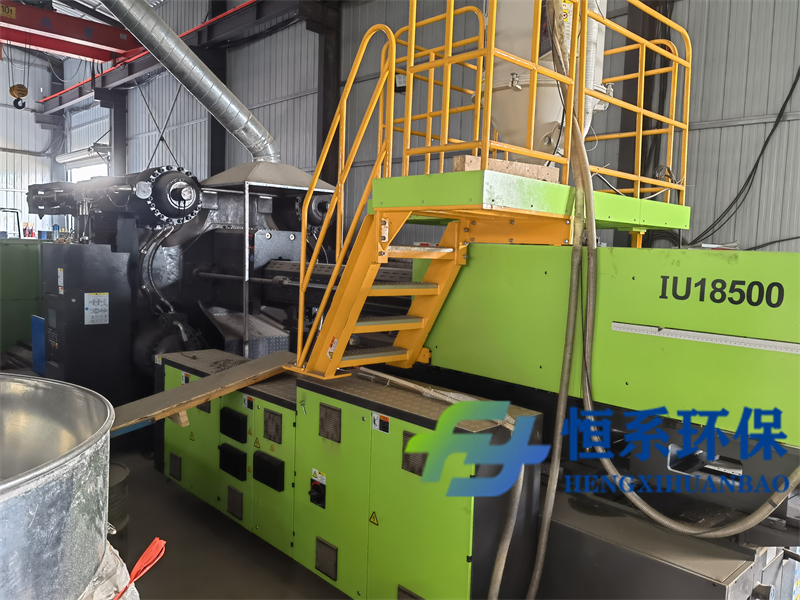

图示:恒系环保大型注塑设备
滤砖主要用于市政给排水和工业废水的处理,它在反硝化滤池中扮演着至关重要的角色。滤砖被铺设在反硝化滤池的底部,它承载着承托层和滤料层的重量。因此,滤砖的承重性和开孔率的要求极高。为了满足这些要求,T型滤砖和S型滤砖应运而生,成为了当前主流的两种滤砖类型。

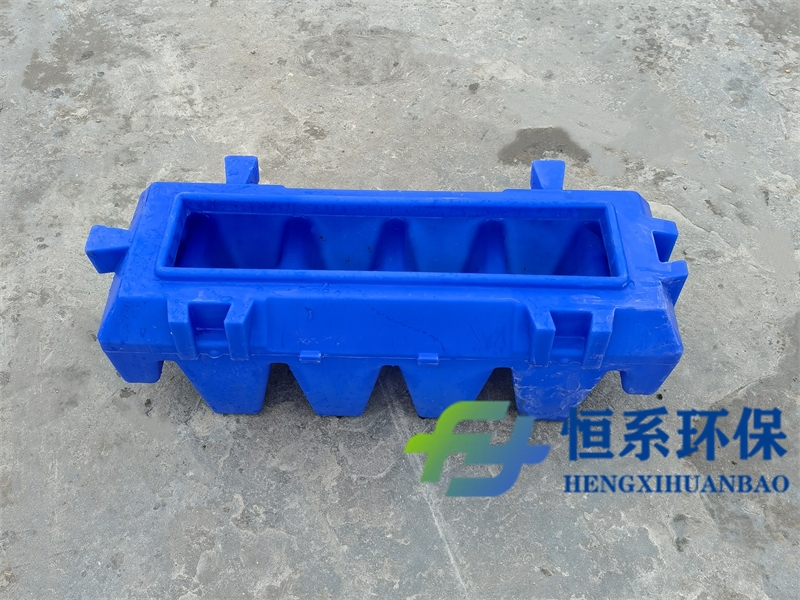

图示:恒系环保t型滤砖细节图
图示:恒系环保t型滤砖细节图
T型滤砖尺寸为543*203*287(mm),采用加厚HDPE外壳,内部填充高标号混凝土。这种结构设计使其整体密度均匀,从而从根本上消除了翻砖的风险。滤砖的两侧和中部设有短粗的支撑腿,且滤砖侧面均匀配置了3套卯榫装置。这种设计不仅提供了必要的承托面积,还降低了重心,增强了稳定性。在反冲洗阶段,反洗水、气从底部进入滤砖,经滤砖底部倒U型反射腔作用后从四周逸出。

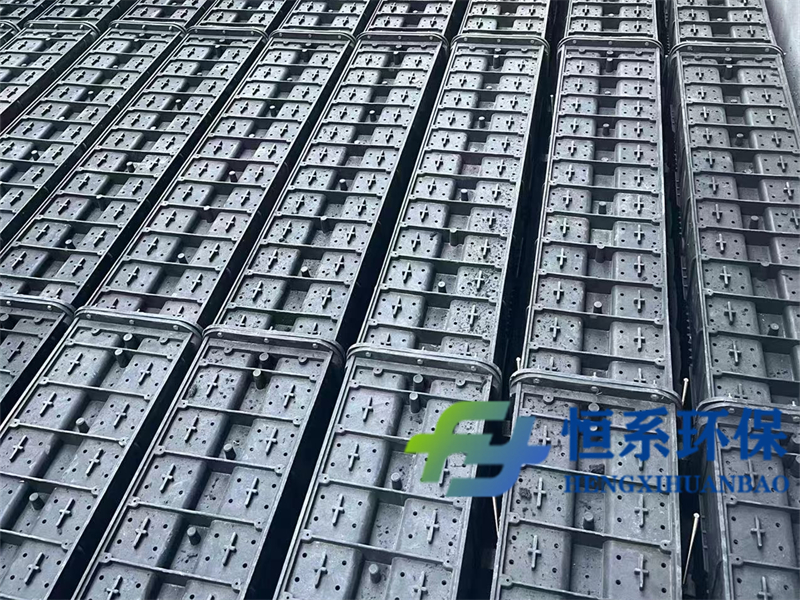

图示:恒系环保s型滤砖成品区

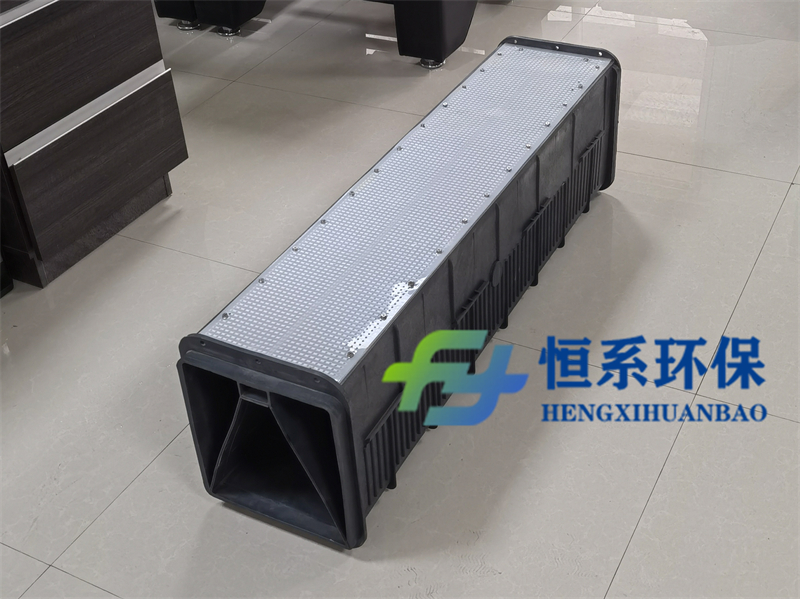

图示:恒系环保s型滤砖细节图
另一款主流的滤砖类型是S型滤砖,其尺寸为1200*270*300(mm)。其内部空间由斜向支撑板进行分区,左右两侧为三角形的补偿腔,中部为近似三角形的分配腔。支撑板上有配水配气孔隙,能够确保反洗水、气均匀分布。S型滤砖顶部的开孔大小、数量和排列经过精心设计,优化后的孔径大小在保证反洗强度的同时避免了漏料的可能。滤砖侧向增加了固定卡板设计,进一步增加了与水泥砂浆的接触面积,使砖间连接更加紧密。S型滤砖采用承插连接方式,并添加了6根不锈钢螺栓连接,确保了砖间的气密性。
S型滤砖选用了HDPE材质,具有高硬度、耐热耐寒、耐酸碱等特点,能够应对各种复杂的水下环境。与传统的滤砖相比,S型滤砖在有限的顶上面积内仍能保持良好的开孔率,较小的孔间距离使反洗气水分布更加均匀,达到了更好的反洗效果。

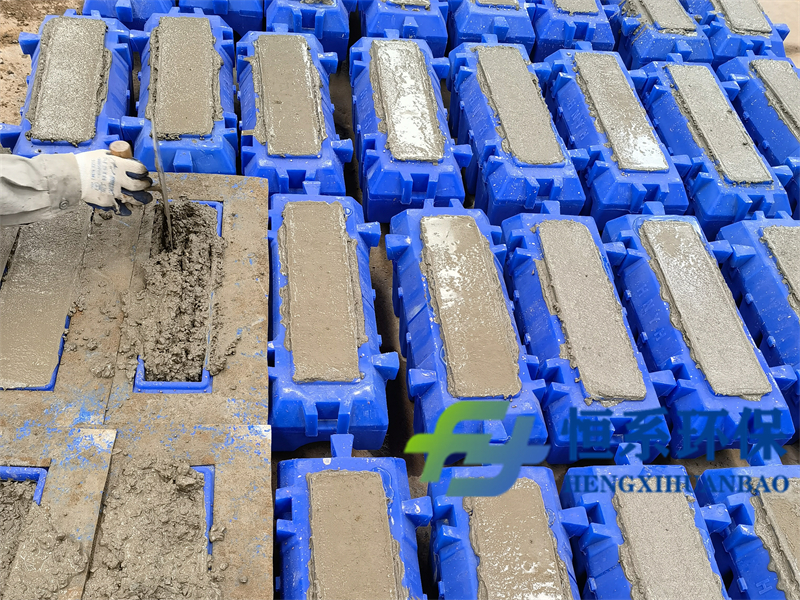

图示:恒系环保t型滤砖安装实拍
图示:恒系环保s型滤砖细节图
在安装方面,滤砖也有其独特之处:与需要高精度安装的滤板加长柄滤头反冲洗系统不同,滤砖安装前可以使用水泥砂浆进行池底二次找平,这降低了对池底土建的要求,增强了环境适应能力。此外,滤砖之间的缝隙和其他来源的缝隙都用水泥砂浆填充,增加了与水泥砂浆的接触面积。随着水泥砂浆的硬化,滤砖紧密连接成一个整体,确保了反洗水、气的均匀分布。这一系列的设计和工艺优化使得反硝化滤池系统更加、稳定,为污水处理领域带来了革命性的变革。
