【专业解读​】翻板滤池气水反冲洗系统：拱形穿孔管布水布气系统

【专业解读】翻板滤池气水反冲洗系统：拱形穿孔管布水布气系统

翻板滤池作为水处理工程中的重要组成部分，其气水反冲洗系统的稳定运行对于保证水质具有关键作用。拱形穿孔管布水布气系统作为翻板滤池的核心部件，其设计巧妙、功能全面，确保了滤池在过滤与反冲洗过程中的性和均匀性。

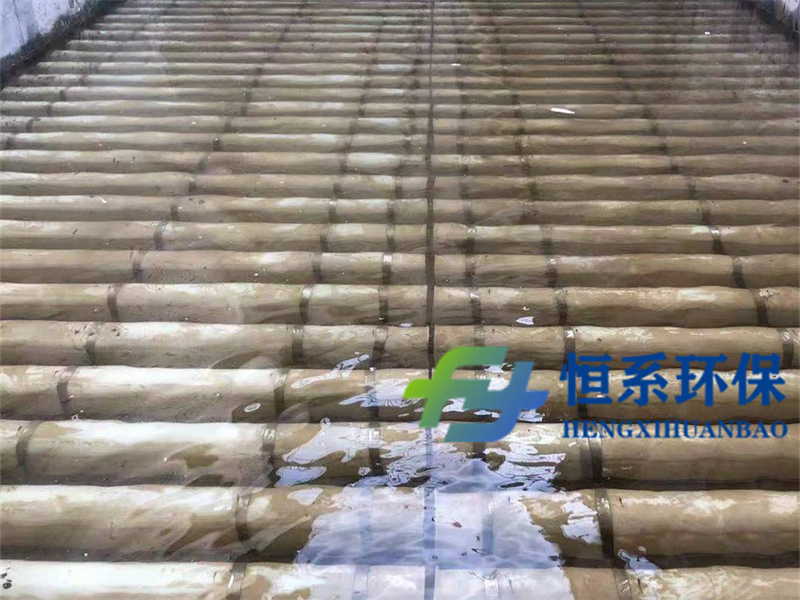

图示：PE材质U型滤管/面包管翻板滤池内安装

拱形穿孔管，又称多功能U型滤管/面包管，其独特设计在于底板上部的横向PE/ABS/不锈钢拱形穿孔管与下部纵向不锈钢布水布气管的组合。这种组合不仅保证了布水布气的均匀性，还使得系统施工变得简单快捷。

在正常过滤作业中，待滤水通过滤料层，经过面包管顶部和侧面的小孔以及底部的大孔，进入面包管内部。随后，这些水通过竖向配水连通管流入池底纵向配水配气渠，并终流出池外。U型滤管/面包管的多孔设计确保了水的均匀分布，提高了过滤效果。

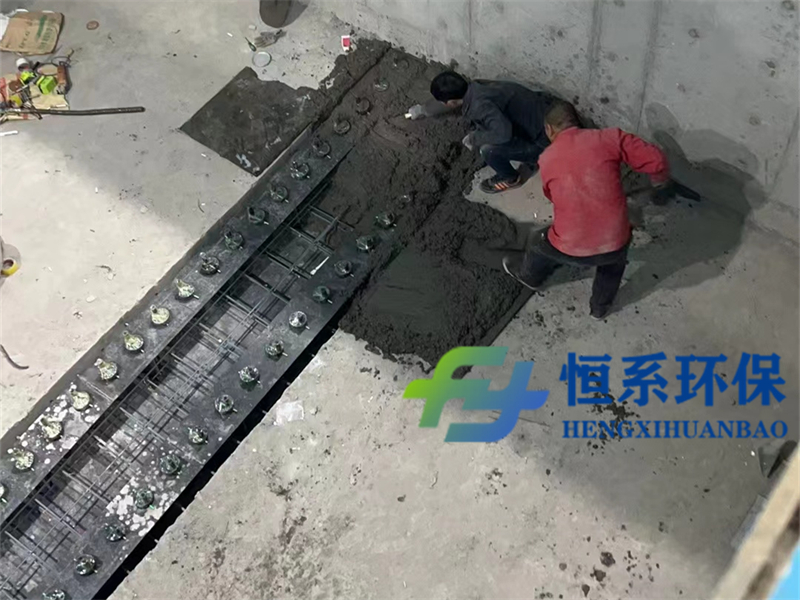

图示：布气直管及上下定位板翻板滤池内施工

在反冲洗作业时，反冲洗水从池底纵向配水配气渠和竖向配水连通管进入面包管，然后通过面包管上的孔洞均匀散布到滤池的各个角落。这种设计不仅确保了反冲洗水能够充分覆盖滤料层，还提高了反冲洗的效率。

此外，翻板滤池在空气反洗作业时，压缩空气通过池底纵向配水配气渠在水渠上部形成气垫层。当气垫层形成到一定厚度时，空气进入U型滤管/面包管，并在其上部形成另一个气垫层。这两个气垫层的存在，不仅缓解了气流对配水室的脉动作用造成的液面不平和气量不均的问题，还大大提高了布水布气的均匀性。面包管的材质和结构设计使其能够承受压缩空气的冲击和压力，确保反冲洗过程的顺利进行。

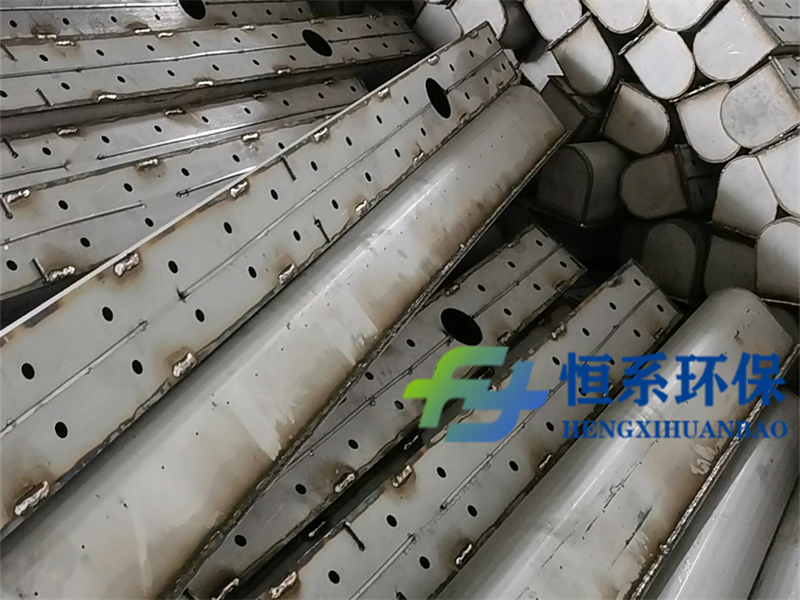

图示：不锈钢材质U型滤管/面包管翻板定制加工

翻板滤池气水反冲洗系统的优势在于其、均匀的反冲洗能力，以及良好的水流和气流分布。U型滤管/面包管作为其核心部件，其参数和设计的合理性对于系统的性能具有重要影响。

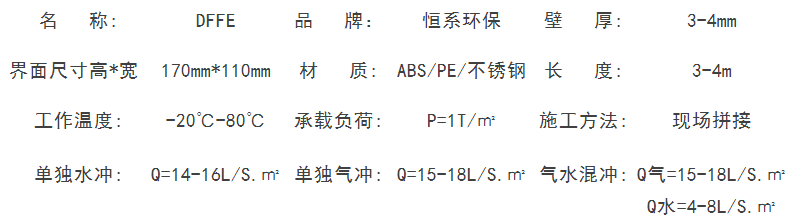

恒系环保U型滤管/面包管具体参数如下：

翻板滤池气水反冲洗系统通过拱形穿孔管布水布气系统的巧妙设计，实现了水流的均匀分布和反冲洗。U型滤管/面包管作为其核心部件，其参数和设计的合理性对于系统的性能至关重要。根据其参数可以进行合计设计，进一步提高翻板滤池的反冲洗效率和过滤效果，降低运行成本。

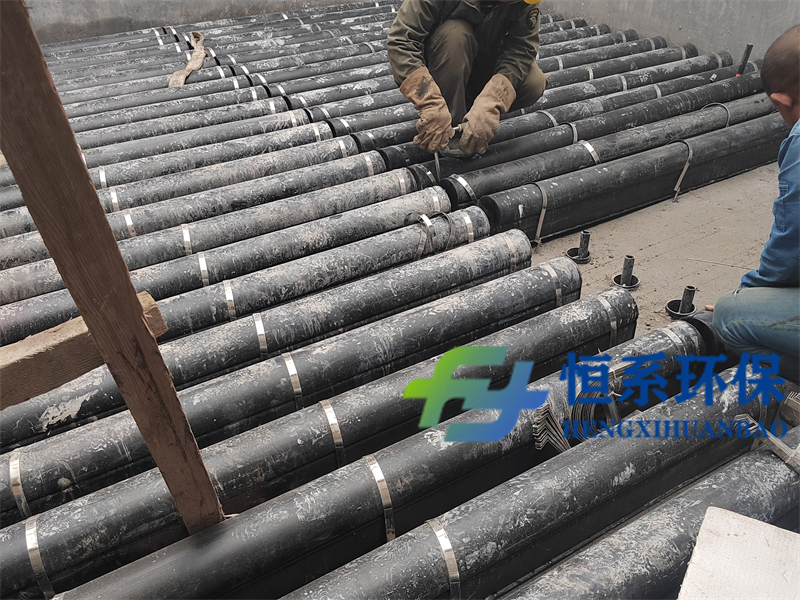

图示：ABS材质U型滤管/面包管翻板滤池内安装

翻板滤池拱形穿孔管布水布气系统恒系环保咨询合作热线：19137623678李
