反硝化工艺设备中T型滤砖安装手册

反硝化工艺设备中T型滤砖安装手册

一、前言

本手册旨在指导反硝化工艺中T型滤砖的安装过程，确保安装过程规范、安全，并能达到设计要求的过滤效果。T型滤砖作为气水反冲洗系统中关键过滤部件，在污水处理中的固液分离和悬浮物去除方面具有重要作用。

二、设备简介：

污水处理反硝化工艺，它可通过T型滤砖的特殊结构实现气水分布均匀，提高过滤效率，整体具备了低能耗、易操作等特点，广泛应用于各种污水处理行业。

三、安装前准备：

详细阅读技术文件：施工前，应详细阅读相关技术文件，了解T型滤砖的性能、规格及安装要求。

检查设备与配件：检查T型滤砖及其他相关配件是否齐全、完好，如有损坏或缺陷应及时处理。

准备施工工具与材料：准备好施工所需的各种工具和材料，如起重机械、焊接设备、螺丝刀、钢丝刷、基础灌浆等。

四、基础施工：

1.基础施工要求：按照设计要求进行基础施工，确保基础牢固可靠，表面平整、光洁，无裂纹、蜂窝和气泡等缺陷。

2.基础尺寸与标高：在基础施工过程中，应随时检查基础尺寸和标高，确保符合设计要求。

3.铺设基础灌浆：在滤池底板上铺设一层19mm至25mm厚的基础灌浆，作为滤砖的支撑层。

五、T型滤砖安装：

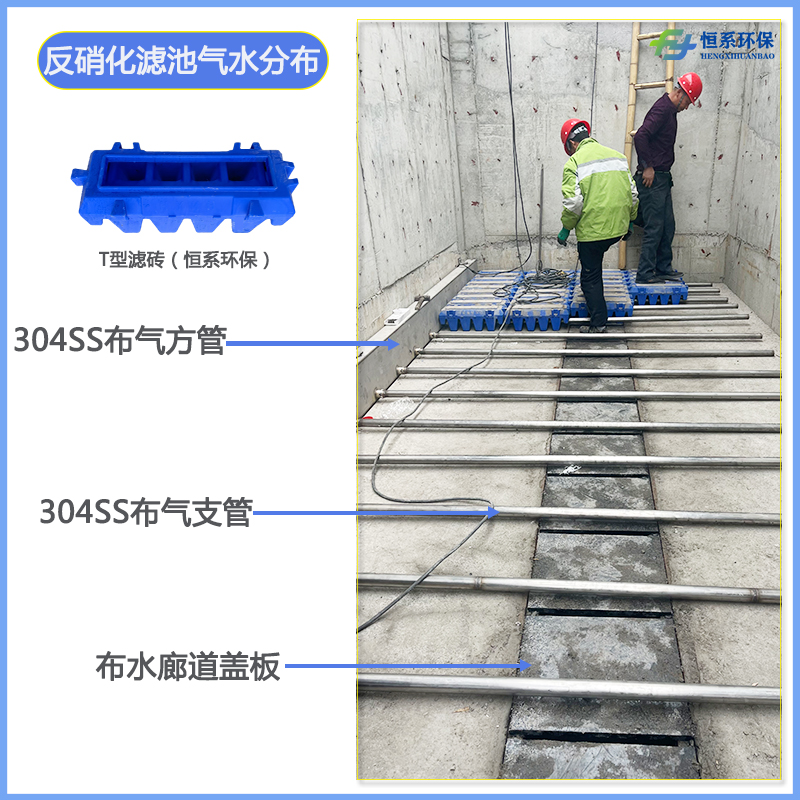

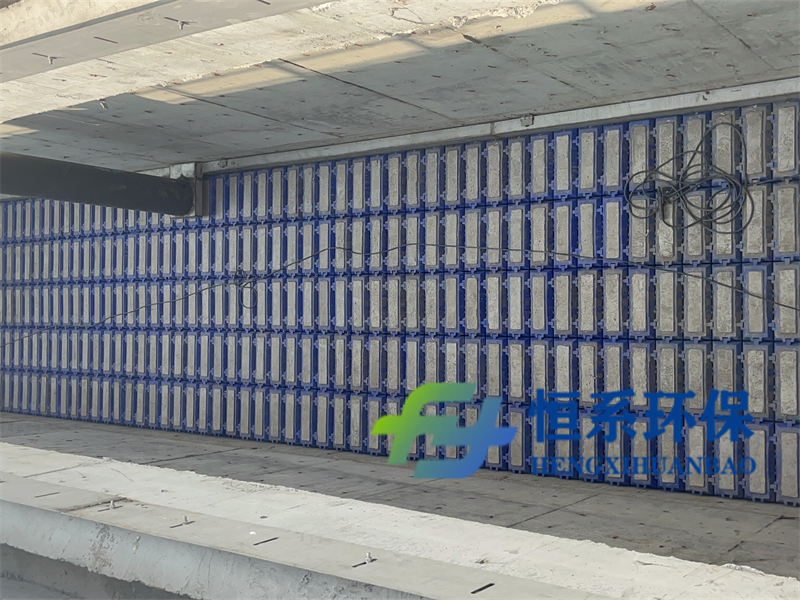

1.滤砖摆放：按照已核准的工程图所示的间距，将T型滤砖逐个摆放在基础灌浆上，确保滤砖平整、稳定。在移动滤砖时，要向上提，不要滑动。

2.滤砖连接：利用滤砖外壳四周留下的卯榫接口进行连接，确保滤砖之间的连接紧密、无渗漏。连接过程中，应避免使用锤子等硬物敲击，以免损坏滤砖模块。

3.施加压力与调平：当T型滤砖放置在基础灌浆内后，需施加足够的压力并调平。校准时切勿使用锤子，可采用2英尺长的2×4模块放置在模块肋筋顶部，用橡皮锤进行敲击。如模块过高，应挖出多余的水泥浆并调平。

六、管道连接与调试：

1.管道连接：按照设计要求连接进出水管、溢流管和排气管等管道。

2.管道清洗与调试：对管道进行清洗、试压和调试，确保管道畅通、无渗漏。

七、电控系统安装与调试：

1.电控系统安装：按照设计要求安装电控系统，包括传感器、变送器和控制系统等。

2.电控系统调试：对电控系统进行调试，确保各设备工作正常，控制精度符合要求。

八、系统调试与检测：

1.系统调试：安装完成后，应对整套系统进行调试，确保各设备工作正常，控制精度符合要求。

2.过滤效果检测：填装完滤料后进行检测过滤效果，确保达到设计标准。经反硝化深床滤池处理后，出水TSS应低于3mg/L，TP应低于0.3mg/L，TN应低于3mg/L。

九、维护与保养：

1.定期检查：定期检查滤砖的连接处是否松动或损坏，如有发现应及时进行修复或更换。

2.反冲洗：定期对滤池进行反冲洗，清除滤砖表面的污垢和杂质，保持滤砖的清洁和畅通。

3.水质检测：定期对滤池进行水质检测，确保出水水质符合设计要求。

十、一体化设备T型滤砖安装过程中注意事项：

1.应确保设备与基础的固定牢固可靠，防止设备移位或倾斜。

2.安装过程中，应保护好设备表面，防止磕碰划伤。如发现损伤应及时处理。

3.安装完成后，应对整套系统进行全面的检查和调试，确保各设备工作正常。

4.在使用过程中，应定期对设备进行检查和维护保养，确保设备长期稳定运行。

通过遵循本手册的指导，可以确保T型滤砖在反硝化工艺设备中的正确安装和整体滤池稳定运行，为污水处理提供有力保障。
