引言

反硝化深床滤池作为污水处理中的关键技术设备，以其的脱氮、除磷及去除悬浮物能力，在现代污水处理厂中占据重要地位。本文将详细阐述反硝化深床滤池的结构组成，并深入探讨其气水反冲洗系统中气水分布块-S型滤砖的技术参数及优势。

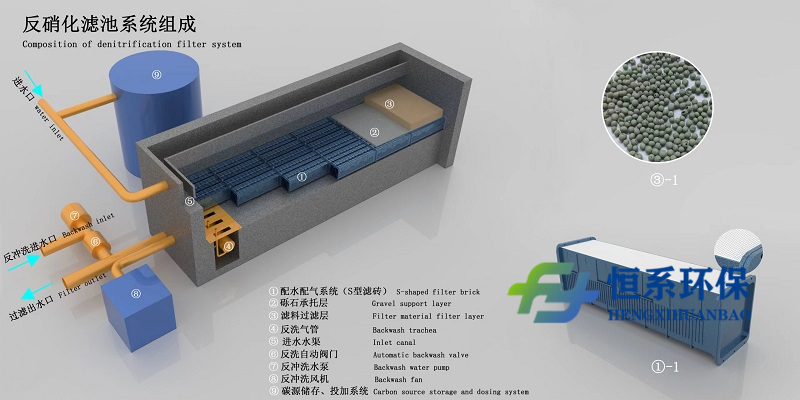

一、反硝化深床滤池结构组成：

●反硝化深床滤池主要由以下几部分组成：

✔池体构筑物：通常采用钢筋混凝土或钢制结构，形状多为圆形或长方形，以确保结构的稳定性和耐久性。

✔布气系统：该系统包括不锈钢曝气主、支气管以及防堵塞的高强度HDPE滤砖，确保气体均匀分布至滤池底部，促进反硝化反应的进行。

✔滤料和承托层：滤料选用均质石英砂，粒径为2~4mm，介质层厚度根据设计要求确定。承托层则由多种规格的砾石交叉层分布，总厚度达500mm，为滤料提供稳定的支撑。

✔反冲洗系统：包括反冲洗空气和反冲洗水两部分。反冲洗空气由罗茨鼓风机提供，通过滤池底部输入；反冲洗水则由低扬程离心泵输送至池底。两者联合作用，实现滤池的有效清洗。

✔碳源投加系统：包括碳源储罐和全自动加药系统，用于向滤池中投加碳源，促进反硝化反应的进行。

✔自控和仪表系统：采用PLC可编程控制器和人机界面显示屏，实现系统的自动化控制和监测。仪表部分包括进水流量计、硝酸盐在线分析仪、液位开关等，确保系统运行状态的实时监控。

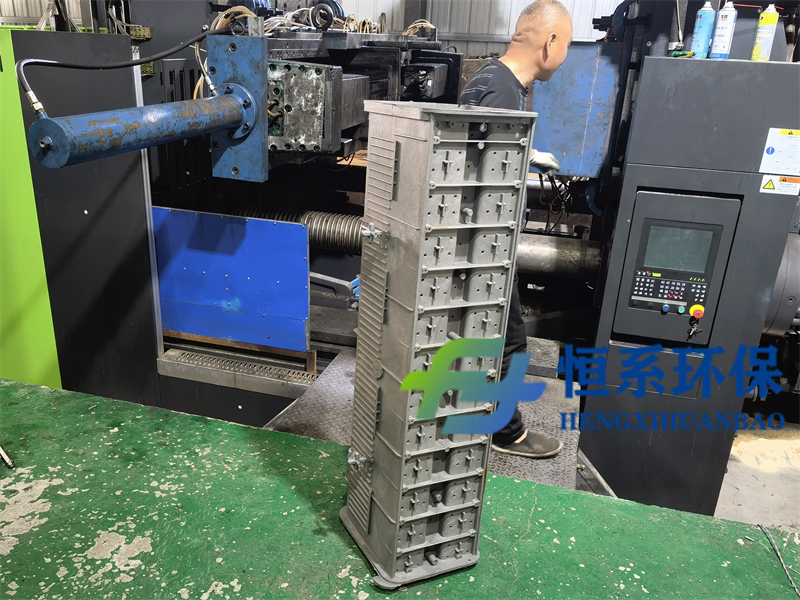

图一:S型滤砖生产车间

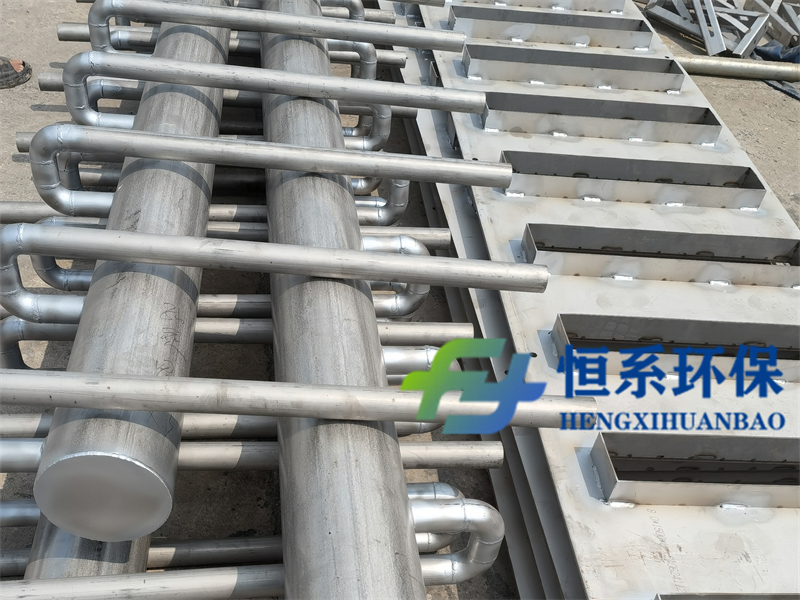

图二：不锈钢曝气管道

二、气水分布块-滤砖类型及技术参数

在反硝化深床滤池中，气水分布块-滤砖是确保系统运行的关键组件。目前，市场上常见的滤砖类型主要包括S型滤砖等，以下是对其技术参数及优势的详细介绍：

●S型滤砖技术参数：

✔规格：1200*270*300（mm）

✔材质：高密度聚乙烯（HDPE），具有优异的耐腐蚀、耐磨损和耐高温性能。

✔设计特点：上层布气、下层布水的一体设计，自动二级补偿功能。

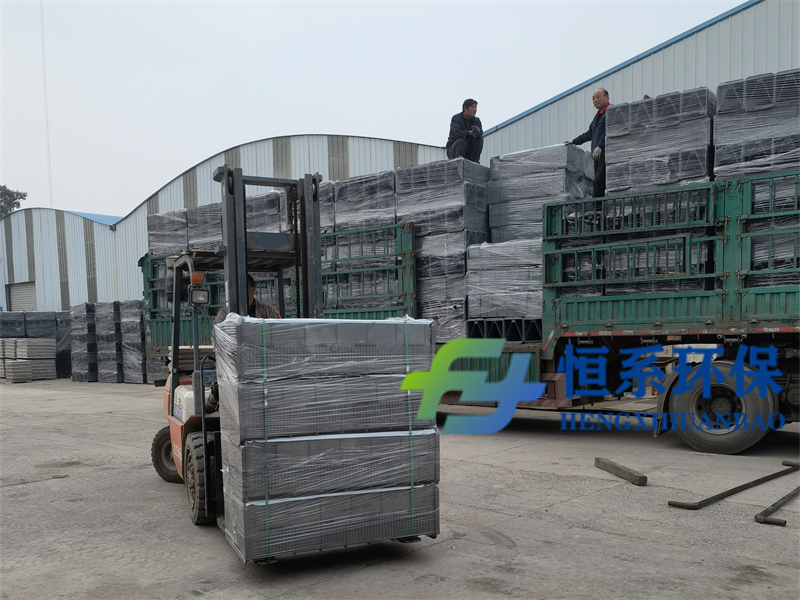

图三：国内订单发货

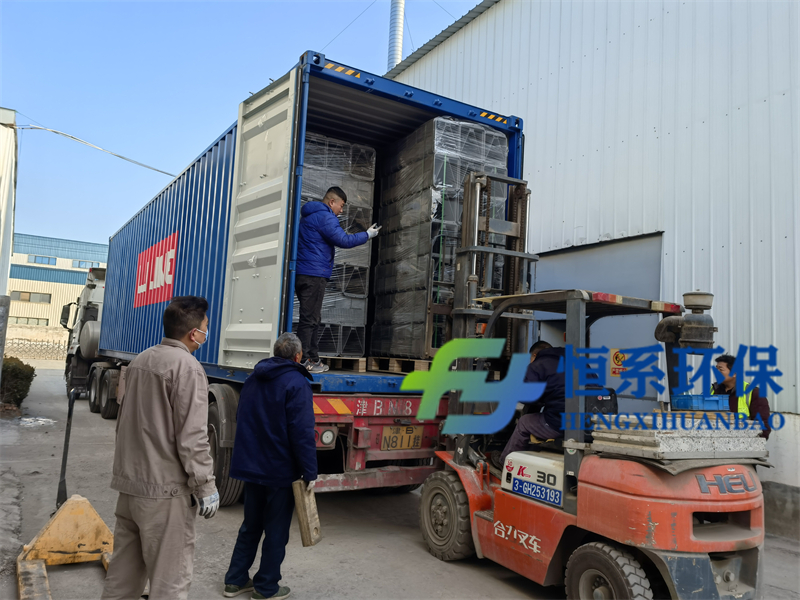

图四：国际订单发货

●S型滤砖技术优势：

✔配水配气均匀：S型滤砖的设计综合了滤头、滤板、曝气器的优点，不仅配水均匀，而且水头损失极小，确保气体和液体在滤池中的均匀分布。

✔结构强度高：采用HDPE材质制成，具有出色的结构强度和韧性，能够在复杂环境中持久耐用。

✔安装维护简便：滤砖的安装简单快捷，无需预埋件、滤粱或滤柱等附加材料，降低了施工成本和维护难度。

✔反冲洗效果好：每块S型滤砖都能独立完成反冲洗配水配气的任务，确保滤池在反冲洗过程中得到全面有效的清洗。

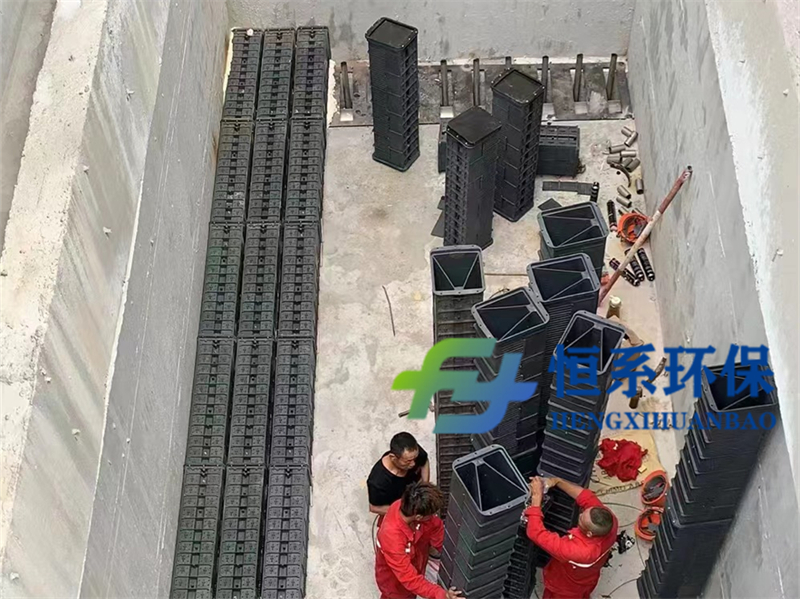

图五：安装施工工地

图六：安装施工工地

总结

反硝化深床滤池以其独特的结构组成和的反冲洗系统，在污水处理中展现出了的性能。其中，气水分布块-S型滤砖作为系统的核心组件，通过其优异的技术参数和优势，确保了整个系统的稳定、运行。
