水厂侧向流沉淀池ABS波形斜板施工

图示①:侧向流沉淀池波形斜板施工中

侧向流ABS波形斜板水力反应器因具备：节能省药，设备简单，管理方便，建造和维护费用较低，所以在水厂中应用较为普遍。

图示②:侧向流沉淀池波形斜板施工中

侧向流ABS波形斜板水力反应器因其每一反应段输入能量率的一致性，并采取了反应室各级逐级倍增太的方式，造成有规律的涡流，能量损失得到充分利用，反应时间缩短，池体容积缩小，将水力反应器的效率发挥到致。

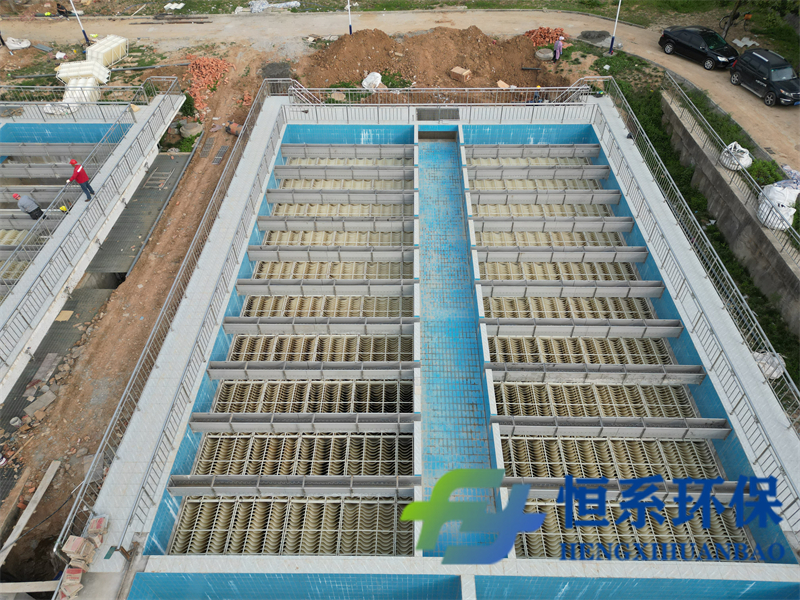

图示③:侧向流沉淀池波形斜板施工鸟瞰图

图示④:侧向流沉淀池波形斜板施工鸟瞰图

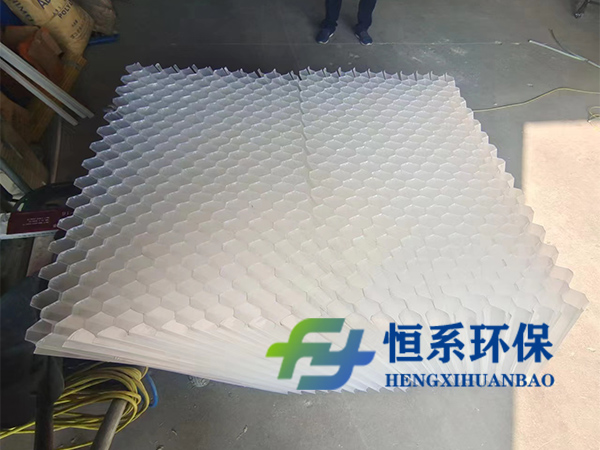

侧向流ABS波形斜板水力反应器利用波形板代替平板，具有刚度强，便于支撑的优点，平板节约材料，波形斜板平行，等间距排列放置于斜端面框架之中，由弧形托将其固定在框架上，形成一个波形板组单元，波形板及框架材质采用食品级ABS或聚氯乙烯硬质塑料或不锈钢，斜板倾角为55-60度，波形板的波长500mm，波高100mm，斜板间距40mm-100mm。
