翻板阀滤池施工

翻板阀滤池又叫苏尔寿滤池，在过滤时，进水通过溢流堰均匀流入滤池内，按照恒水位过滤方式，自上而下进行过滤；反冲洗时，先关闭进水阀，待池内余水水位至滤料表面20~30cm时，关闭出水阀门，按照气冲、气水混冲、水冲三个阶段进行冲洗，冲洗结束后开启排水翻板阀，排出冲洗废水，翻板滤池反冲洗时，关闭排水翻板阀进行高速反洗，具有耗水量小，且不会出现滤料流失现象，因此常用做活性炭过滤的池型。

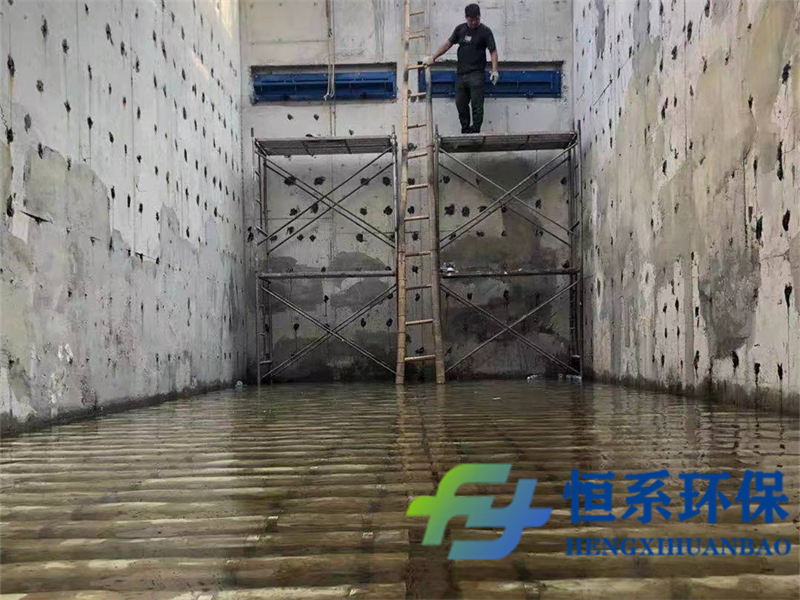

图示①翻板滤池U型面板管安装

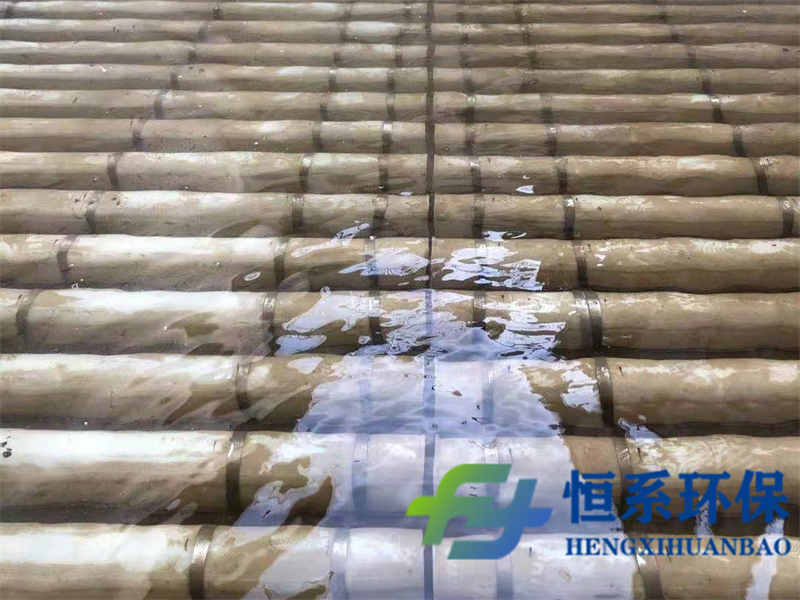

图示②翻板滤池U型面板管安装

翻板滤池的配水系统属于小阻力配水系统，采用独特的上下双层配气配水层形式，由横向配水管、竖向配水管和竖向配气管组成。这种独特的结构特点使得翻板阀滤池获得较其他类型滤池更均匀的配水配气性能。

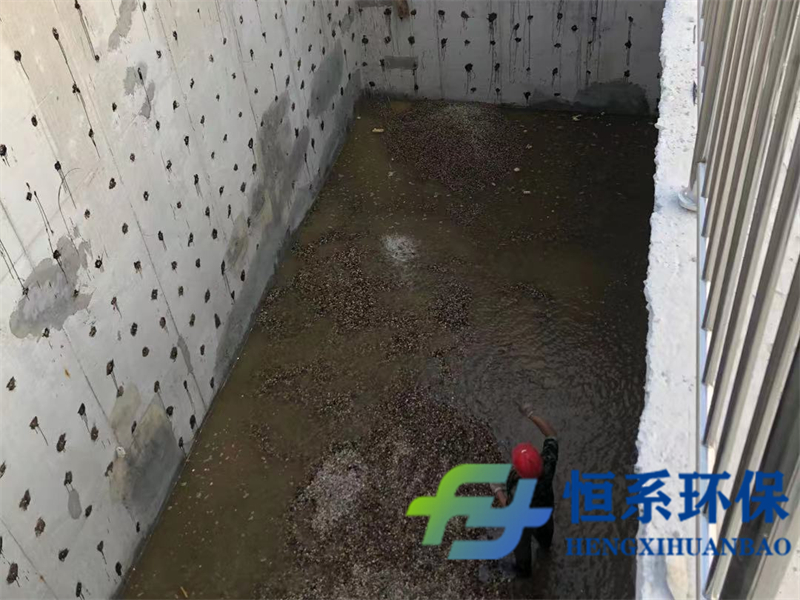

图示③翻板滤池滤料填装

翻板阀滤池的反冲洗方式也与其他类型气水反冲洗滤池不同，翻板阀滤池采用闭阀冲洗方式，冲洗过程分为：气冲+气水联冲+单独水冲，无论气水冲还是水冲，都不向外排水，整个反冲洗阶段结束后，静止数十秒后再排水，因此翻板阀滤池基本不会出现滤料流失现象。
