翻板滤池滤管

翻板滤池源于瑞士苏尔寿公司，因其反冲洗排水阀板在工作过程中可以在0℃-90℃间翻转而得名。翻板滤池具有截污量大、过滤效果好，反冲洗后滤料洁净度高等诸多优点，并且滤池结构简单、投资省，因此近年来在国内逐渐得以推广应用。

经过了几十年的发展时间实践证明 ，翻板滤池是一种新兴的比较先进的气水反冲洗滤池工艺 ，它允许滤料的灵活组合 ，在出水水质、反冲水耗 、运行成本等方面都具有传统滤池所无法比拟的优势。翻板滤池适用用各种规格水厂的过滤净化，是净水厂的主要水处理环节，该环节的选择直接决定了水厂的出水水质和运行成本。

翻板滤池的反冲洗配水配气系统由池底廊道、竖向配水、配气管以及横向配水、配气管（俗称面包管）组成。在正常过滤时，横竖向的配水、配气管就成了滤后水的集水管，池底廊道成为总集水槽。

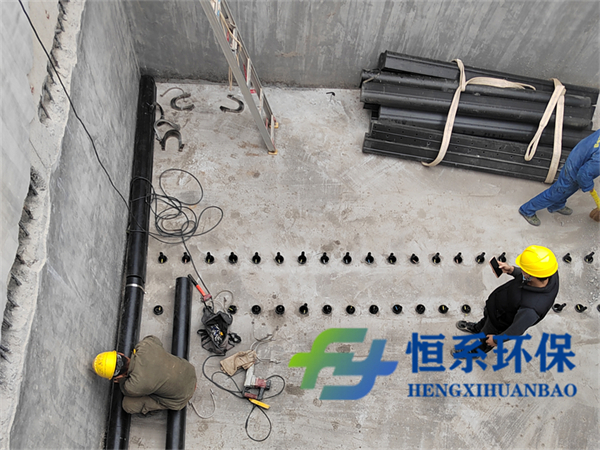

图示：翻板滤池面包管安装图

翻板滤池配水系统，是由数组固定在滤池及配水渠两侧，并与垂直组相连接，位于滤层下侧的横向滤管，共同组成的配水配气装置。

翻板滤池滤管U型滤管(面包管)截面尺寸高170mm，宽为110mm，壁厚4mm: 长度一般为3-4m，可调整;

翻板滤池采用闭阀冲洗方式，冲洗过程分为:气冲+气水联冲+单独水冲，无论气水冲还是水冲，都不向外排水，整个反冲洗阶段结束后，静止数十秒后再排水，因此翻板阀滤池基本不会出现滤料流失现象。

是当代先进的颗粒过滤池技术，在滤池改造及新建项目中广泛采用。

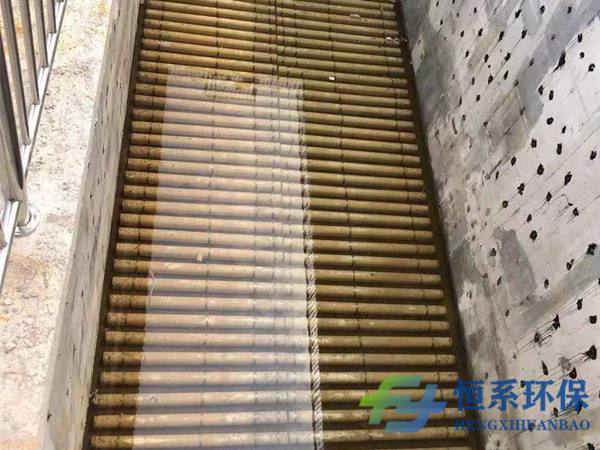

图示：翻板滤池滤管安装图

翻板滤池的主要特点：

1、翻板滤池结构简单，施工方便；不需反冲洗排水槽，过滤面积可充分利用；滤池底部无集水区，仅设集水管廊；所以土建工程量和投资费用较V型滤池省。

2、根据滤池进水水质与对出水水质要求的不同，可选择单层均质滤料或双层、多层滤料。一般单层均质滤料是采用石英砂或陶粒滤料；双层滤料为无烟煤和石英砂或陶粒滤料和石英砂。当滤池进水水质差（如原水受到污染、含TOC较高时），可用颗粒活性炭置换无烟煤滤料。

3、翻板滤池的配气、配水系统使用了布气、布水横、竖管，因其几何形状、开孔孔径和开孔分布的特殊性，在相同的气、水反冲强度下提高了支撑层、滤层的洗净度，不会有反冲洗死角。反冲洗时，在集水管廊顶板下和横管内可同时形成两个均匀的气垫层，既保证了布气、布水的均匀性又可以避免气、水分配出现脉冲现象，也充分体现反冲系统的独到之处。
