整体浇筑滤板

整体浇筑滤板介绍：

整体浇筑滤板模板采用ABS或玻璃钢制成的楞型板，以确保浇筑时模板的强度，凸台上开有带颈套的圆孔用以固定可调式滤头的预埋座。滤板模板表面应平整，无开裂、缩痕、气泡、溢边等缺陷。模板与模板叠合处用专用胶粘接或对齐钢钉固定牢固。模板用Φ3×30的水泥钢钉固定在滤板支撑上。模板安装必须平整、搭接严密、不漏浆。当模板荷载为4KN/㎡ 时，模板跨中挠度应小于1.2mm。

整体浇筑滤板和可调节滤头是气水反冲滤池配水布气系统的进步。突破了传统滤头将滤杆和滤帽连成一体，只能依靠小块滤板的水平度来间接控制滤头水平度的方法，而是将滤帽和滤杆设计为分体式，滤杆可以上下移动，调整高度，因而可以直接精确调节滤杆上的进气孔在同一水平面上。

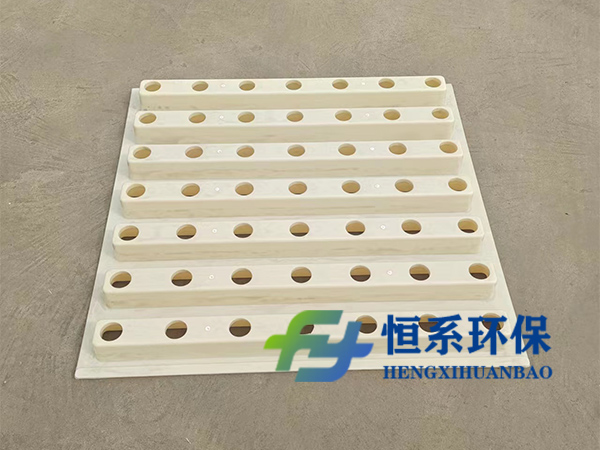

图示：49孔ABS滤板模板成品

整体浇筑滤板安装工艺：

1.滤梁需预埋钢筋（φ12螺纹钢），顶面上预留300mm长与滤板主筋焊接连接。

2.滤池底板滤梁部位主筋需预留300mm长与滤梁竖向主筋焊接连接。

3.旧池改造需凿出底板主筋与滤梁竖向主筋焊接，浇筑混凝土强度一般不低于C25级标准。

4.整体浇筑滤板没有任何接缝，彻底消除了传统小块预制滤板可能存在滤板密封不严密的隐患，从而杜绝了翻板、漏砂等弊病。

5.无接缝滤板由于在现场制作，因此工期短，质量易监控，其施工需要遵循以下程序：池体实测一模板取样一模板安装一钢筋绑扎一预埋座安装一清理一检查一搭设操作平台一混凝土浇捣一初凝一旋松预埋座施工盖一养护一打开预埋座施工盖一布水区进水至预埋座内螺纹平面--置入带调节螺纹的滤杆调试水平一检查一安装自锁滤帽。

注意事项：施工中应注意砂浆不能漏入池内或封着滤头，安装后，要清理干净滤板面砂浆。

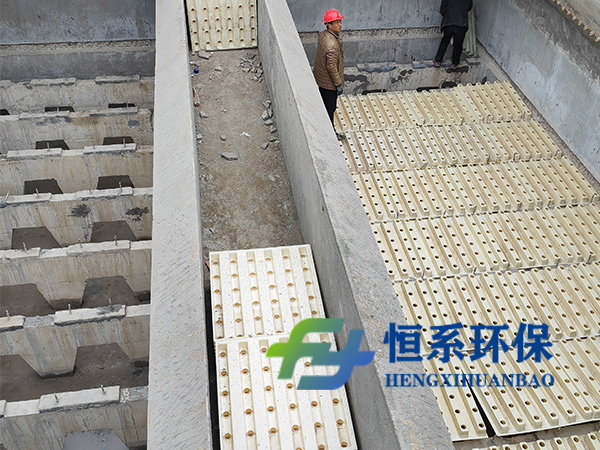

图示：V型生物滤池整体滤板安装图

在水处理工艺中，过滤是保证水质的重要措施，而反冲洗是使滤池得以恢复过滤能力的关键环节，其配水系统则是核心部位，整体浇筑滤板没有任何接缝，彻底消除了传统小块预制滤板可能存在滤板密封不严密的隐患，从而杜绝了翻板。

整体浇筑滤板优点：

1.经济性好，体现在投资费用和运营费用有高性价比。真正整体设计，无需考虑金属构件的防腐问题；

2.技术性能好，体现在工艺先进性，操作方便性，设备可靠性。提高反冲均匀性，优化反冲效率；

3.施工可行性好，体现在施工工期短，施工土建难度,模块化设计，适应任何类型滤池；

整体浇筑滤板用于:生物滤池、D型滤池、V型滤池、U型滤池、无阀滤池。
