恒系环保——水厂沉淀池侧向流斜板填料与大家分享

作者: 发布时间:2023-04-28点击:

信息摘要:

絮凝沉淀是颗粒物在水中作絮凝沉淀的过程。在水中投加絮凝剂后,其中悬浮物的胶体及分散颗粒在分子力的相互作用下生成絮状体且在沉降过程中它们互相碰撞凝聚,其尺寸和质量…


絮凝沉淀是颗粒物在水中作絮凝沉淀的过程。在水中投加絮凝剂后,其中悬浮物的胶体及分散颗粒在分子力的相互作用下生成絮状体且在沉降过程中它们互相碰撞凝聚,其尺寸和质量不断变大,沉速不断增加。地面水中投加混凝剂后形成的钒花,污泥中的有机悬浮物,污泥在沉淀过程中都会出现絮凝沉淀的现象。按照水流方向与颗粒沉淀方向之间的相对关系,斜板沉淀池可分为以下3种沉淀方式

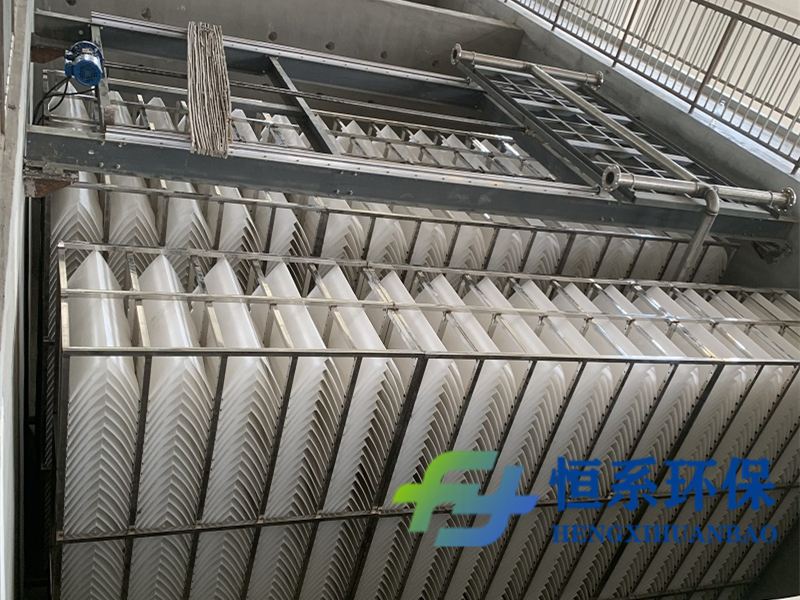

图示(市政污水处理项目侧向流A型斜板填料)

 1、同向流斜板沉淀池

同向流斜板沉淀池与絮体沉降方向相垂直,水流流动方向和絮体下滑方向一致,这样一旦水流过大就会影响絮体下沉。因此,同向流斜板沉淀池的表面负荷可以设计的很大。但由于存在板间积泥、集配水不匀均、不能很好的解决泥水分离问题、清水不能有效收集、清水集水管常常被堵塞等问题,同向流斜板沉淀池在实际工程中采用较少。


图示(自来水厂侧向流A型斜板填料)

 2、侧向流斜板沉淀池

侧向流斜板沉淀池进、出水方向一致,水流顺直,水头损失小。且水流方向影响絮体沉降,因此水平流速可以设计的比较大。此外,侧向流斜板沉淀池还适于平流沉淀池的改造。

当沉淀池池深比较大时,为使斜板单体不至于过高而难以制作和安装,往往在沉淀池内沿竖直方向设置多层斜板,这样,在斜板与斜板交界处的水流就很不稳定。而且,上层斜板上沉淀下来的絮体在下滑到下层斜板的过程中再次处于悬浮状态,有可能被水流搅起而被带出沉淀池。这种现象越往下越明显,往往到了沉淀池底部会出现严重的泥水混杂现象,对出水和排泥都产生不利影响。

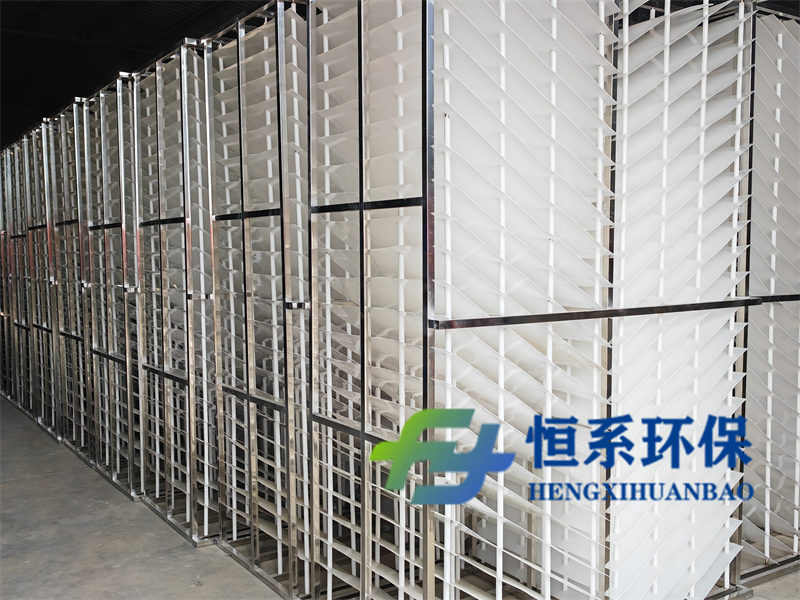

图示(市政污水处理项目侧向流V流道斜板填料)

 3、异向流斜板沉淀池

为解决侧向流斜板沉淀池的排泥问题,又有人提出一种新的侧向流斜板沉淀池形式——异向流斜板沉淀池。

在沉淀池内设置异向流斜板沉淀装置,该装置为多层折叠式斜板单元,两端紧密连接两个沉泥槽。错层折叠式斜板单元为单片折叠式斜板在垂直方向上按照相同中心轴、相同间距组合而成。

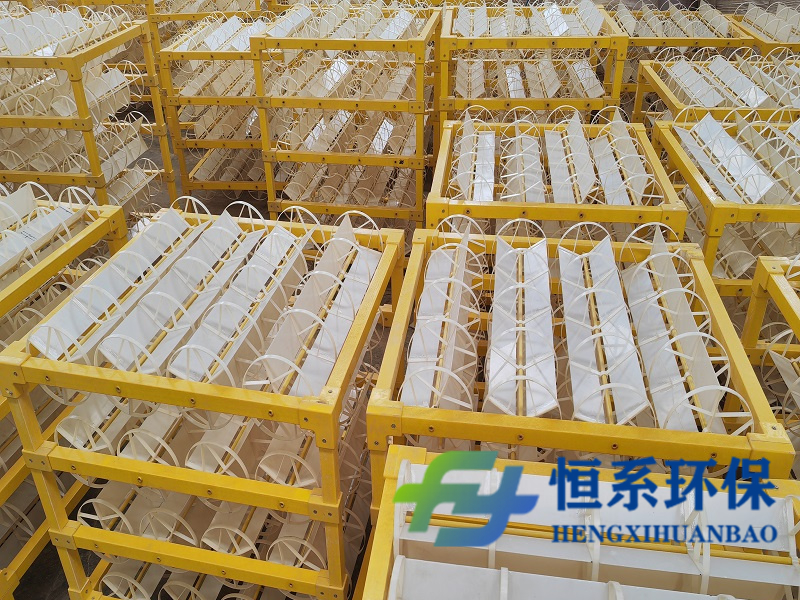

图示(混凝池自旋转涡流絮凝器)
